Цветовое измерение индекса черноты
Цветовое измерение индекса черноты
что такое чернота
Чернота часто используется для описания глубины цвета, то есть того, насколько он «темный» , что, с точки зрения непрофессионала, описывает, насколько темным является черный цвет . Это относится к способности объекта поглощать видимый свет. Чем выше чернота, тем больше света поглощает объект и меньше света отражается, поэтому он выглядит темнее. Это свойство особенно важно для таких пигментов, как технический углерод, поскольку чернота влияет на визуальный эффект материала и эффективность нанесения цвета.
Измерение черноты имеет большое значение во многих отраслях, однако измерение черноты цвета — это специализированная область колориметрии, которая количественно определяет глубину, тон и оттенок черных материалов. Измерение черноты особенно сложно, поскольку черные цвета поглощают почти весь свет и очень мало отражают. , что создает проблемы для стандартных измерительных инструментов, таких как спектрофотометры. Высокая точность необходима в отраслях, где используются постоянные черные тона, таких как автомобилестроение, электроника и полиграфия. Измерения являются ключом к обеспечению качества и постоянства продукции.
Следует особо отметить, что при измерении черноты показатели черноты технического углерода тесно связаны с его дисперсионными характеристиками . Поэтому при подготовке образца для измерения черноты необходимо обеспечить равномерное диспергирование пигмента в основном материале. При необходимости можно добавить диспергатор, чтобы избежать влияния агрегации частиц на черноту . Кроме того, перед использованием спектрофотометра для измерения показателя черноты его необходимо откалибровать, а калибровочную кривую прибора нельзя использовать напрямую.
Общие эталоны и методы измерения черноты
1. DIN 55979 - Определение черноты пигментов сажи.
· Область применения : В основном используется в пигментах сажи и продуктах из сажи, подходит для покрытий, чернил, пластмасс и других отраслей промышленности.
· Метод измерения : используйте спектрофотометрию для измерения индекса черноты (моего значения) и рассчитайте значение черноты по формуле. Значение My рассчитывается на основе коэффициента отражения образца на определенной длине волны.
· Применение : Широко используется для оценки черноты пигментов сажи, чтобы обеспечить постоянный черный цвет продукции.
2. ASTM D3265 — Стандартный метод испытаний технического углерода — интенсивность оттенка по методу отражения
· Стандартное название : ASTM D3265.
· Цель : Этот стандарт используется для измерения красящей способности технического углерода в пластмассах, чернилах и покрытиях, то есть эффекта черноты, возникающего при смешивании технического углерода с белой подложкой (например, диоксидом титана).
· Область применения : Подходит для оценки пигментов сажи, особенно для оценки их красящей способности в различных формулах.
· Метод измерения : Смешайте углеродную сажу и белую подложку в определенной пропорции, а затем измерьте ее отражательную способность, чтобы оценить ее колеровочную способность (Интенсивность оттенка). Чем выше интенсивность тонирования, тем глубже чернота технического углерода в белой подложке.
3. ISO 18314-3 - Колориметрия: измерение насыщенности и оттенка черных пигментов
· Стандартное название : ISO 18314-3.
· Область применения : Подходит для измерения отклонения черноты и оттенка различных черных пигментов, особенно пигментов сажи.
· Метод измерения : Используйте колориметр или спектрофотометр для измерения отражательной способности образца и расчета значения черноты и отклонения оттенка.
· Параметры черноты :
o My (значение черноты): указывает на черноту цвета. Чем выше значение, тем темнее чернота.
o Mc (значение глубокого черного): учитывает влияние цвета по отношению к черному, отражая визуальный эффект черноты.
o ΔM : используется для количественной оценки отклонения синего или красного тона от черного, ΔM > 0 — синий, ΔM < 0 — красный.
· Применение : В основном используется для продуктов с высокими требованиями к черноте, чтобы обеспечить глубокую черноту и визуальную консистенцию пигментов.
4. Формула расчета параметра черноты :
Ниже приводится формула расчета параметров, используемая для оценки индекса черноты, объединяющая несколько широко используемых стандартов:
1. My (значение черноты): эта формула используется для расчета темноты черного образца . Чем выше значение, тем темнее цвет. Расчет значения черноты My основан на компоненте яркости Y в значении тристимула и угле наблюдения 10° :
Мой = 100 * журнал (100/Y)
· Y: значение Y образца, то есть компонент яркости трехцветного значения образца. Обычно представляет собой яркость или отражательную способность образца в стандартных условиях наблюдения.
Мой определяет только яркость образца, а не цветовой подтон. Поскольку черные оттенки влияют на визуальную оценку, также учитываются расчеты черноты в зависимости от оттенка .
2. Mc (значение глубокого черного): отражает глубину черного цвета с учетом тонального сдвига технического углерода (например, синего или коричневого).
Mc = 100*(log(Xn/X)–log(Zn/Z)+log(Yn/Y))
· X , Y , Z : трехцветные значения образца (тристимульные значения в колориметрической системе CIE 1931), представляющие красный, зеленый, яркий и желтый и синий компоненты образца соответственно.
· Xn , Yn , Zn : трехцветные значения стандартного белого (обычно стандартного белого при источнике света D65), используемые для сравнения и коррекции цветового сдвига образцов.
Если цвет фона более синий, значение черного Mc представляет более высокую черноту, если тон более коричневый, значение черного Mc представляет более низкую черноту; Разница между значением черного Mc и значением черного My определяет оттенок черного, так называемый основной цвет (dM):
3. dM (отклонение оттенка): указывает разницу в оттенке между значениями черного цвета Mc и My , а базовый цвет dM описывает количество синего оттенка при положительных значениях и количество коричневого оттенка при отрицательных значениях.
dM = Mc – My = 100*(log(Xn/X)–log(Zn/Z)
· dM > 0 указывает на голубоватый оттенок.
· dM < 0 указывает на коричневатый оттенок.
4. Сила оттенка
T( Интенсивность оттенка ) =(S / I)×100
·T : Интенсивность окрашивания технического углерода, выраженная в процентах.
· S : Показание отражения образца, то есть измеренное значение отражательной способности образца технического углерода.
· I : Отражение эталонного технического углерода, обычно эталонного образца, соответствующего стандарту ASTM.
Решение для измерения черноты 3nh

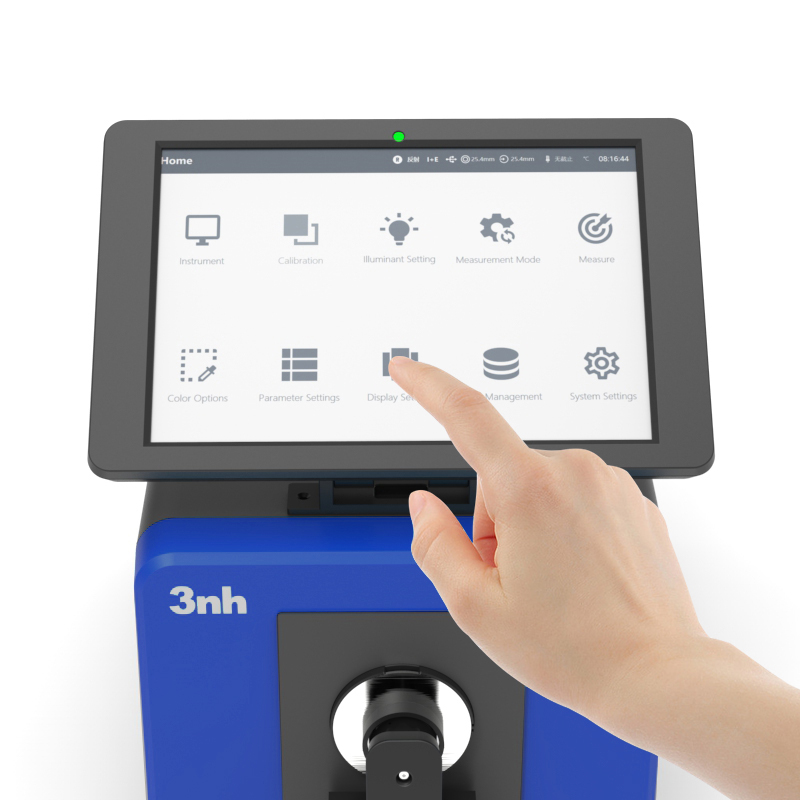

Настольный спектрофотометр 3nh серии TS85 может обеспечить измерение черноты . Например, 3nh TS8560 — это высокоточный настольный спектрофотометр, разработанный для удовлетворения строгих требований к измерению цвета в различных отраслях. В приборе используется базовая спектроскопическая технология собственной разработки и он оснащен двухматричным CMOS-датчиком изображения, который обладает высокой чувствительностью и широким спектральным диапазоном отклика, что обеспечивает точность и стабильность результатов измерений. Он может точно измерить значение углерода (My,dM) и интенсивность оттенка образца .
