Геометрия измерения цвета: направленная 45°/0° и диффузная d/8°

При измерении цвета геометрия является ключевым фактором, определяющим точность измерения и сопоставимость данных. Различные геометрии измерения влияют на то, как прибор собирает цветовую информацию. Особенно при измерении отраженного света выбор геометрии напрямую влияет на чувствительность к свойствам поверхности, таким как блеск, текстура и шероховатость. В этой статье будут подробно проанализированы две наиболее часто используемые геометрии измерения: d/8 (диффузный/8°) и 45/0 (45°/0°), их рабочие принципы, применимые сценарии и сравнение плюсов и минусов.

Что такое геометрия измерения цвета?

Геометрия измерения цвета относится к пространственному соотношению между углом освещения источника света и углом приема детектора . Различные геометрии влияют на реакцию на блеск, текстуру поверхности и направленное отражение во время измерения.

Распространенные типы геометрии:

• d/8 (диффузный/8°)

• 8/д

• 45/0 или 0/45

• Многоугольный

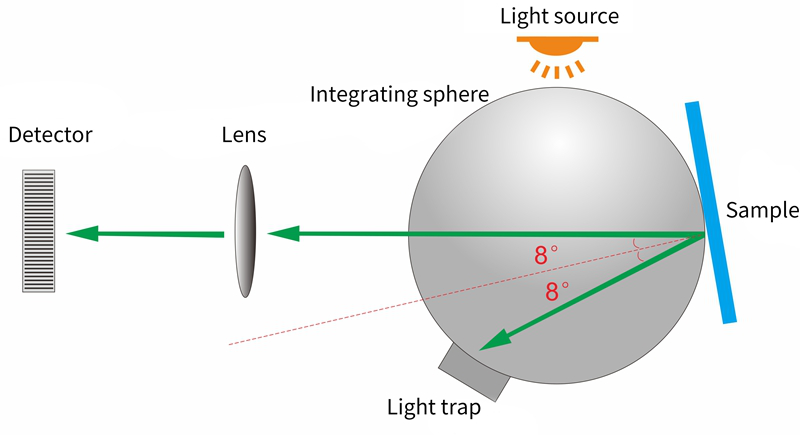

Что такое диффузная d/8 сферическая геометрия ?

Определение

• d = диффузный (рассеянный свет)

• 8 = 8° угол приема

Интегрирующая сфера использовалась для создания равномерного диффузного источника света для освещения образца, а детектор располагался под углом 8° для приема отраженного света.

Функции

• Измерение диффузного отражения : может эффективно снизить влияние блеска и текстуры поверхности образца на результаты измерений;

• Высокая способность компенсации глянца : обеспечивает более стабильные результаты измерения цвета для высокоглянцевых и неровных образцов;

• Широкий спектр применения : подходит для измерения твердых веществ, жидкостей, порошков, непрозрачных или полупрозрачных образцов.

• Выбираемый режим включения или исключения глянца (SCI/SCE ) :

SCI (Specular Component Included) : включает зеркальное отражение света.

SCE (исключен зеркальный компонент) : исключить зеркальный свет

Преимущество

✔ Подходит для неровных поверхностей
✔ Обеспечивает более объективные результаты измерения цвета
✔ Широко используется в таких отраслях, как производство пластмасс, текстиля, красок, порошков и т. д.

Недостаток

⚠ Существует определенная разница между визуальным воспроизведением цвета и наблюдением человеческим глазом.
⚠ Стоимость немного выше, а структура прибора сложнее.

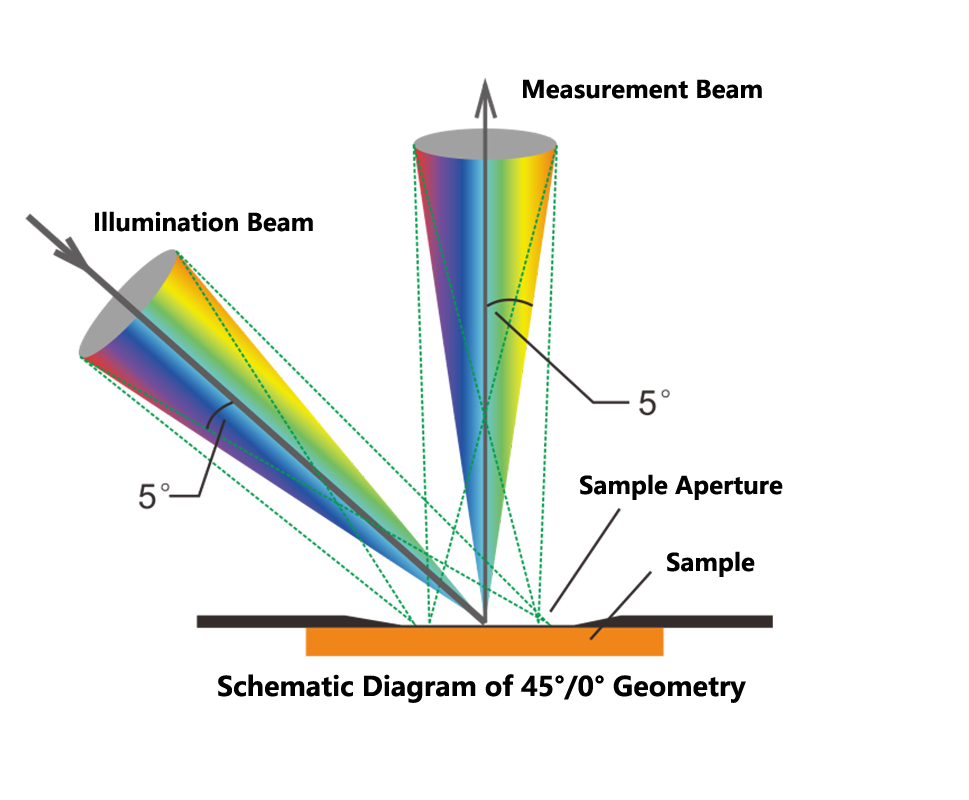

Что такое направленная геометрия 45/0?

Определение

• Источник света 45° освещает образец

• для приема отраженного света под углом 0°


Структура 45/0, падающий свет падает на поверхность образца под углом 45°, а отраженный свет измеряется с направления 0° , что является направленным источником света - направленной приемной структурой.

Функции

• Имитация человеческого зрения : результаты измерений больше соответствуют реальным цветам, наблюдаемым человеческим глазом;

• Чувствительность к текстуре поверхности : позволяет точно измерять изменения цвета и внешнего вида поверхности образца;

• Чувствительность к блеску : изменения блеска на поверхности образца могут существенно повлиять на результаты измерений.

Преимущество

✔ Высокая визуальная однородность, приближенная к восприятию невооруженным глазом
✔ Подходит для отраслей, где важны визуальные эффекты , таких как печать, упаковка, ткани, бумага, цветные этикетки и т. д.

Недостаток

⚠ Чувствителен к блеску и легко нарушается текстурой поверхности

⚠ 0/45 Не подходит для материалов с высокой отражающей способностью и цветов со спецэффектами.

d/8 против 45/0: сравнительный анализ

Рекомендуемые приборы для измерения цвета 3nh:

a. Рекомендуемый инструмент структуры d/8 :

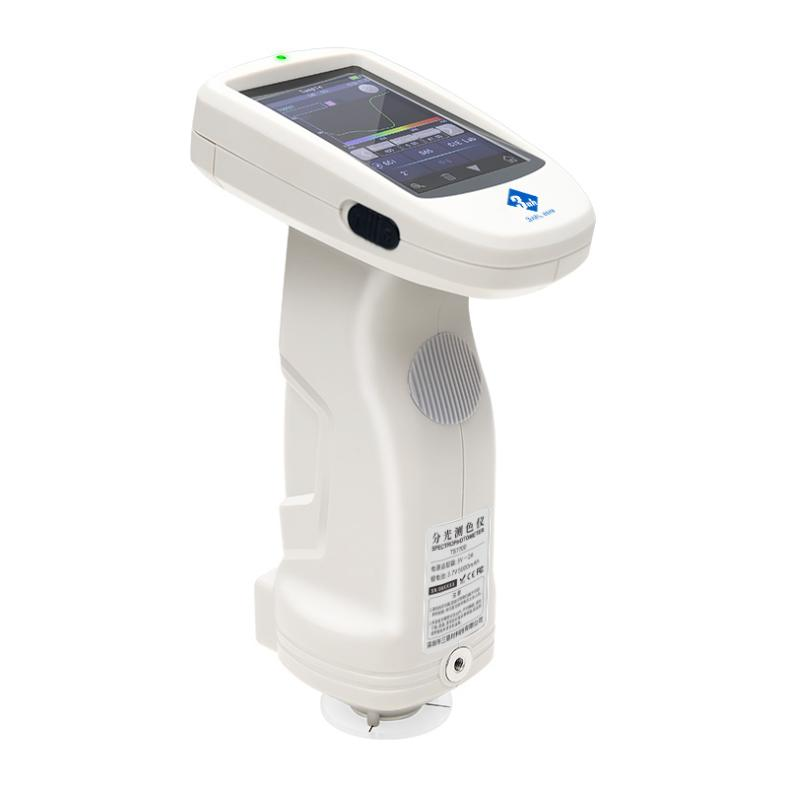

Портативный высокоточный спектрофотометр 3nh TS7708

В условиях геометрического оптического освещения D8, рекомендованных CIE, спектрофотометр TS7708 может точно измерять данные отражения SCI и SCE образцов/флуоресцентных образцов, а также может точно измерять и выражать различные формулы цветового различия и цветовые индексы в нескольких цветовых пространствах. С помощью спектрофотометра TS7708 можно легко достичь точной передачи цвета, и его также можно использовать в качестве оборудования обнаружения для точных систем сопоставления цветов. Он также широко используется в контроле качества цветового различия. TS7708 оснащен высококлассным программным обеспечением для управления цветом, которое можно подключить к компьютеру для достижения большего функционального расширения.

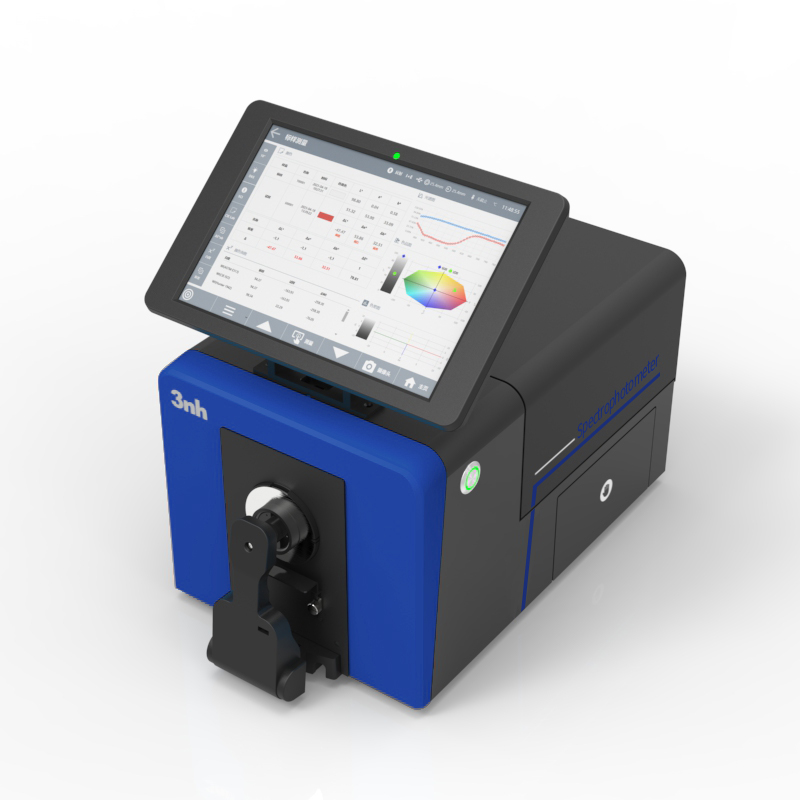

Настольный спектрофотометр 3nh TS8650

Настольный спектрофотометр TS8560 использует широко применяемые на международном уровне условия наблюдения освещения D/8 и технологию синтеза SCI/SCE (включая зеркальное отражение/исключая зеркальное отражение), а также поддерживает одновременное быстрое измерение SCI+SCE. Его можно размещать и измерять в различных положениях, таких как боковое измерение, измерение вверх и измерение вниз (с использованием аксессуаров), а открытая передающая камера может адаптироваться к большему количеству образцов для измерения.

b. Рекомендуемый инструмент структуры 45/0 :

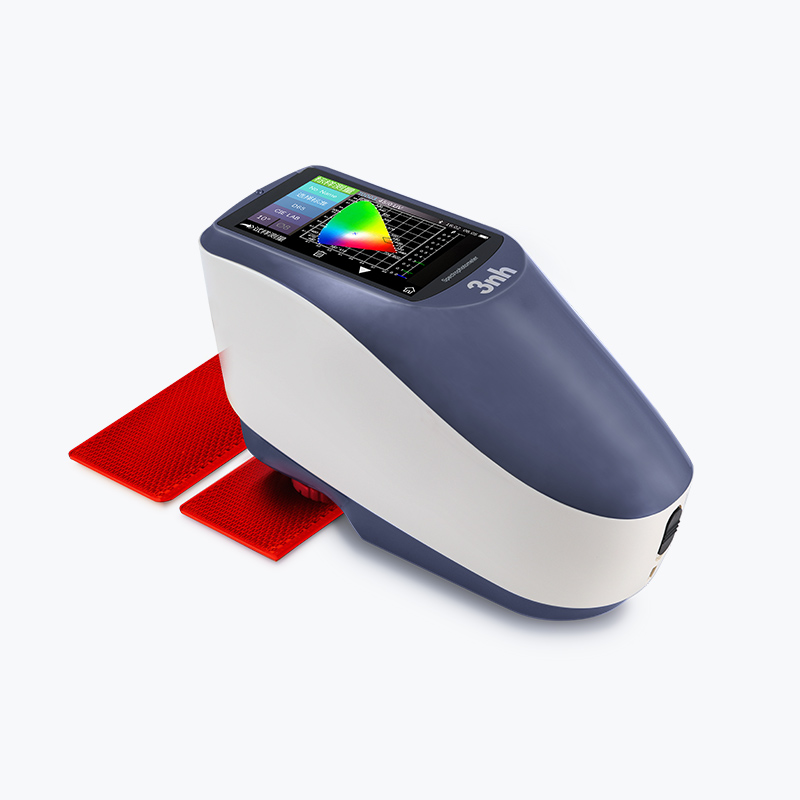

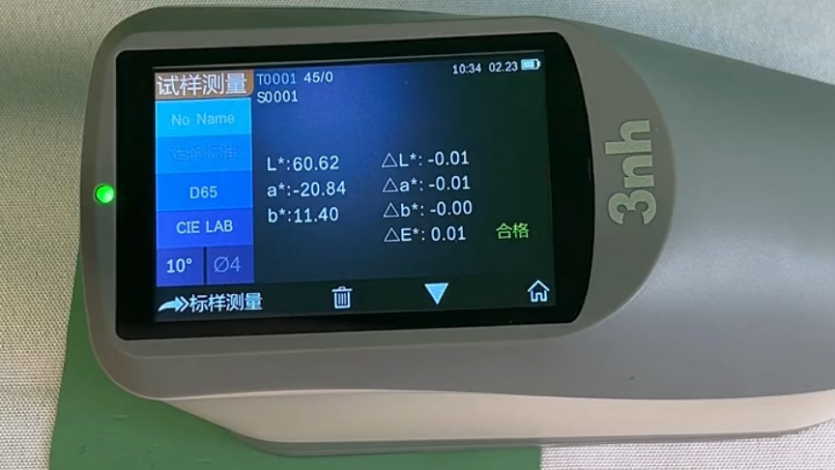

Портативный спектрофотометр 3nh YS4560

Высокоточный спектрофотометр YS4560 использует геометрическую оптическую структуру 45/0 (45-градусное кольцевое освещение, 0-градусный прием), которая соответствует CIE No.15, и использует вогнутый решетчатый спектрофотометр для точного измерения отражательной способности образца и различных данных цветности. Прибор оснащен двумя измерительными апертурами Φ8 и Φ4 мм и используется для точного измерения цвета и контроля качества в таких отраслях, как производство дорожных знаков, пластиковой электроники, красок и чернил, текстильной и швейной печати и крашения, печати и керамики. Прибор имеет отдельный источник УФ-света, который можно использовать для измерения флуоресцентных образцов. Прибор имеет встроенные стандартные цвета GB 2893 и GB/T 18833 и может вручную настраивать полигональные прямоугольные допуски и измерять одним щелчком фактор яркости и координаты цветности дорожных знаков, разметки и светоотражающих пленок.

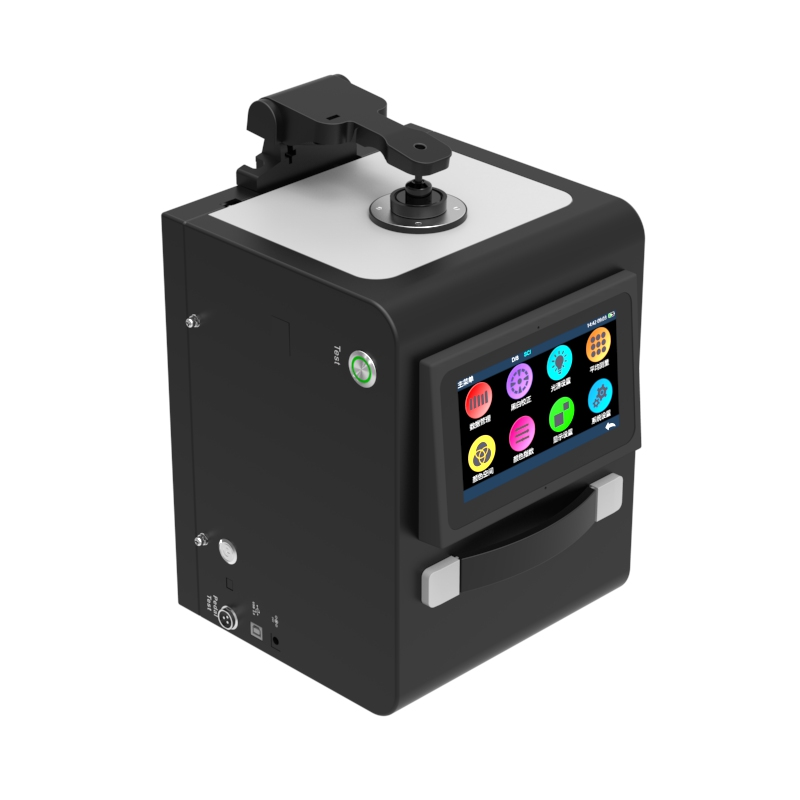

Настольный спектрофотометр TS8450

TS8450 — настольный спектрофотометр с оптической структурой 45/0. Повторяемость прибора ΔE*ab легко контролируется в пределах 0,02, а межприборная разница ΔE*ab контролируется в пределах 0,15. Он точен в измерениях и может использоваться для точного анализа цвета и передачи в лабораториях. Портативный настольный спектрофотометр TS8450 подходит для измерения коэффициента яркости и координат цветности дорожных знаков, разметки и светоотражающих пленок. Он содержит стандартные цвета GB 2893 и GB/T 18833 и может вручную настраивать полигонально-прямоугольные допуски.
