Каковы общие углы колориметра? Каково их применение?

Как оптический прибор, колориметр имеет разные углы измерения в зависимости от угла источника света. Наиболее распространенными являются 45/0, d/8 и многоугольный. Колориметры с разными углами измерения имеют разные функции и функции. В этой статье рассказывается об угле и функциях колориметра.

Каковы общие углы колориметра?

В технологии измерения цвета существующие инструменты измерения цвета включают колориметр с различными геометрическими путями света, такими как 0:45 °, многоугольный и d: 8 ° (также называемый типом интегрирующей сферы).

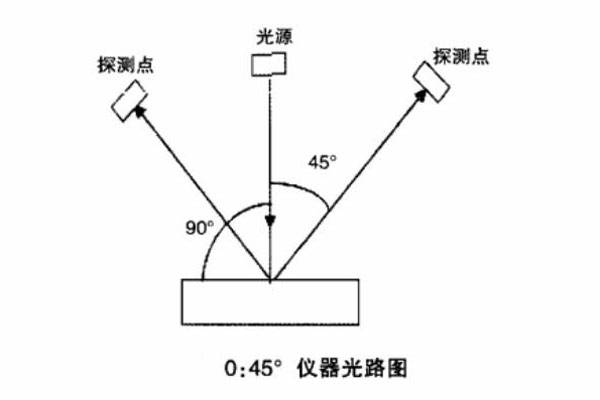

0: Прибор 45° имеет два основных метода измерения: один — падение 0°, прием отраженного света под углом 45°, другой — 45° — падающий свет и прием отраженного света под углом 0°. Принцип измерения показан на рисунке. ниже.

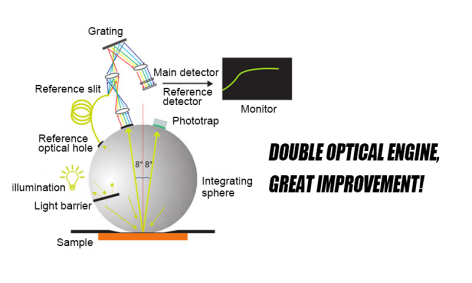

Схема оптического пути измерительного прибора с интегрирующей сферой показана на рисунке ниже. Основной принцип таков: свет падает вертикально на измеряемый объект, а отраженный свет равномерно отражается в интегрирующей сфере (внутренней поверхности интегрирующей сферы). Изготовлен из полностью отражающего диффузионного материала, поэтому свет может отражаться вперед и назад), а затем приниматься под одним углом. Это эквивалентно однородной сфере, излучающей свет, освещающей поверхность объекта измерения и измеряющей его спектральную отражательную способность. Обычно ловушка поглощения блеска устанавливается внутри сферы в положении, противоположном углу приема. Когда эта ловушка поглощения блеска включена, любое зеркальное отражение можно свести к минимуму. Этот метод измерения называется «исключением зеркального отражения» (рис. СЭК ). Результаты аналогичны результатам измерений вышеупомянутого прибора 0:45°. Когда мы измеряем цвет глянцевой поверхности и необходимо учитывать эффект блеска зеркального излучения, мы отключаем ловушку поглощения блеска и выключаем его. Измерьте, используя метод «включая зеркальное отражение» ( SCI ).

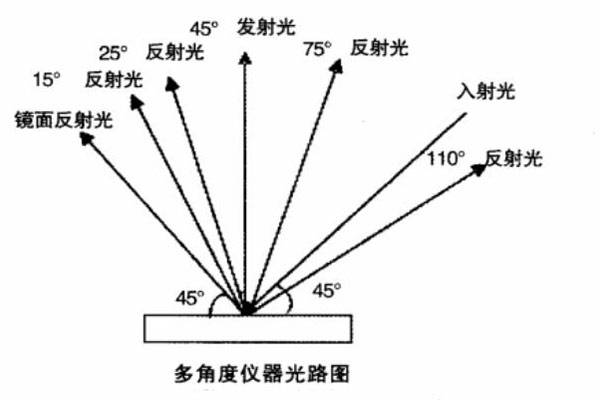

Многоугольный колориметр в основном измеряет значения под пятью углами: 15°, 25°, 45°, 75° и 110°. Принцип действия показан на рисунке ниже.

Применение колориметра структуры оптического пути 45/0:

Идеальный объект с диффузным отражением будет отражать любой луч света в виде диффузного отражения одинаково во всех направлениях. По этой причине угол между падающим светом и наблюдателем не важен и не повлияет на результаты наблюдения. реального объекта не является идеальным. Диффузно отражающие поверхности, более или менее из-за компонентов зеркального отражения и текстуры поверхности, будут иметь небольшие различия в цвете из-за различий в падающем свете и геометрическом положении наблюдателя. Кольцевое освещение может устранить этот эффект. Это наблюдается при кольцевом освещении 45° и 0° (нормальное направление), которое можно сократить как: 45/0 : c . Поскольку оптический путь является обратимым, он эквивалентен освещению под углом 0° и кольцевому приему под углом 45°. Колориметр, соответствующий этому колориметрическому геометрическому условию, включает в себя 3nh NR145+ и так далее. Прибор с такой структурой вообще не учитывает зеркально отраженный свет, а измеренные данные согласуются с наблюдениями человеческого глаза. Кроме того, этот прибор может измерять только цвет непрозрачных образцов.

Применение колориметра структуры оптического пути d/8:

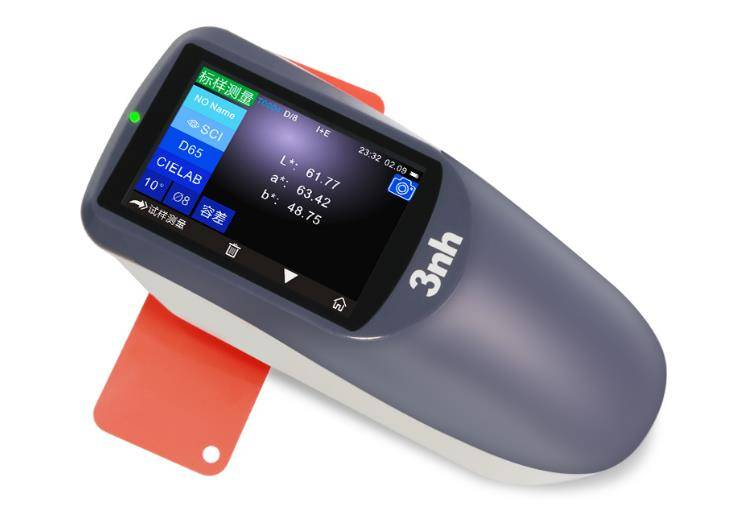

Интегрирующая сфера представляет собой полую металлическую сферу, внутренняя поверхность которой покрыта средне-серым высокоотражающим веществом, таким как сульфат бария или политетрафторэтилен. Свет, попадающий в эту сферу, может выйти из интегрирующей сферы из измерительного отверстия или отверстия источника света только после многократного отражения. Луч света попадает в интегрирующую сферу под любым углом, не проходя через центр сферы. После многократного отражения от стенки сферы он освещает образец со всех сторон и, наконец, выходит из интегрирующей сферы через измерительное отверстие или свет. источник. Измерительное отверстие представляет собой детектор, состоящий из набора фотоэлектрических трубок, расположенных под углом 8° от нормали. Например, колориметры Sanenshi TS7020, TS7030, TS7036 представляют собой колориметры с такой структурой.

CIE четко не оговаривает размер отверстия интегрирующей сферы. Он требует только, чтобы площадь всех отверстий не превышала 10% площади внутренней поверхности. Следовательно, положения отверстий, размеры и углы падения источников света из продуктов. у разных производителей будет по разному. Световая ловушка симметрична смотровому отверстию относительно нормальной линии. Когда световая ловушка закрыта, включается составляющая зеркального отражения. Она обозначается сокращенно d/8: i (d обозначает освещение с диффузным отражением, 8 — 8 °). угловой прием, а i относится к включению зеркальной поверхности), также называемой SPIN. Когда светоловушка включена, зеркальное отражение удаляется. Это условие обозначается сокращенно d/8:e, где e относится к устранению зеркального отражения. Этот прибор может измерять не только цвет непрозрачных, но и прозрачных образцов.

Применение многоуглового колориметра структуры оптического пути:

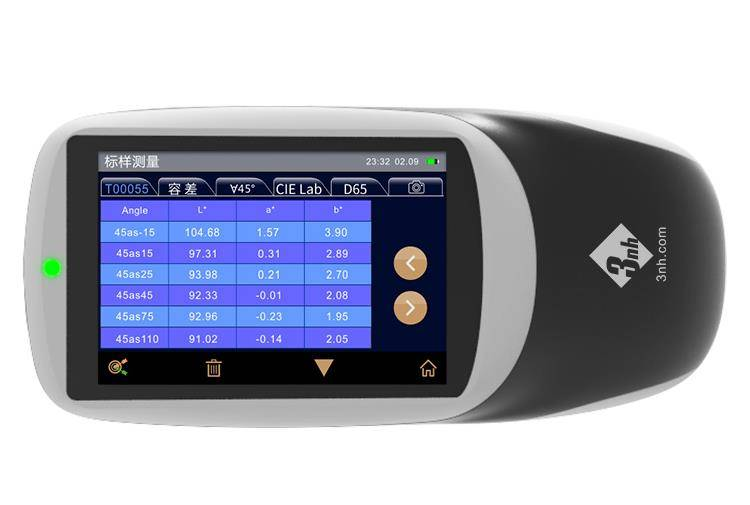

Как следует из названия, многоугловой колориметр представляет собой колориметр с несколькими углами измерения. Обычно его можно разделить на несколько углов измерения, таких как 15 °, 25 °, 45 °, 75 ° и 110 °, в зависимости от различных углов света. Источник освещения. Это рассеянный свет под разными углами. Многоугольный колориметр в основном измеряет значения 5 углов: 15°, 25°, 45°, 75° и 110°. Здесь в качестве примера мы возьмем 5-угольную конструкцию. Источник света расположен под углом 45°. ° по нормали, и имеется пять приемников. Пять приемников расположены под углом 15 °, 25 °, 45 °, 75 ° и 110 ° к линии зеркального отражения. Он имеет на 4 приемника больше, чем прибор с одноугольной структурой, и измеряет рассеянный свет под разными углами.

При освещении под углом 45°, чтобы различать эти углы, они выражаются последовательно следующим образом: 45as15°, 45as25°, 45as45°, 45as75°, 45as110°. Число перед as представляет значение угла источника света и нормали. , а число после as означает прием. Значение угла между отражателем и зеркально отраженным светом.

При изменении угла наблюдения образца специального эффекта, помимо изменения яркости, также меняется оттенок, особенно вблизи 15°, а при изменении положения источника света оттенок в положении 15° будет значительно меняться;

Многоугольный колориметр — это прибор обнаружения, который имитирует чувствительность человеческого глаза к красному, зеленому и синему свету при измерении цвета. Он может анализировать измеряемый объект под разными углами. Вообще говоря, для анализа часто выбирают углы 15°, 45° и 110°. Многоугольный колориметр в основном используется в автомобильной промышленности. При использовании многоугольного колориметра для измерения автомобильной разницы цветов необходимо откалибровать колориметр и измерить образец в условиях освещения источника света D65, а также выбрать углы измерения 15 °, 25 °. , 45°, 75° 4 угла, рассчитайте значения △E для 4 углов соответственно, чтобы определить, допустима ли разница в цвете. Для простой краски ΔE одного угла 45° должно быть меньше 1,7. Для краски металлик и перламутровой краски четыре угла 15°, 25°, 45° и 75° должны иметь ΔE меньше 1,7. означает, что цвет соответствует требованиям, в противном случае он является неквалифицированным.
