Что такое Delta E: понимание точности цветопередачи

Что такое Дельта Е?

Дельта E (также часто пишется Δ E и E*) является мерой цветовой разницы. Он представляет собой «цветовую разницу» или «расстояние» между двумя образцами цвета и может количественно оценить сходство двух цветов. Чем ниже значение Delta E, тем меньше разница в цвете и тем ближе отображаемый цвет к исходному цвету. Эта концепция была впервые предложена Международной комиссией по освещению (CIE) в 1970-х годах для решения проблемы отклонения цвета при различном оборудовании, печатных носителях или условиях освещения.

С помощью Delta E люди могут точно оценить степень соответствия между определенным цветом и целевым цветом, обеспечивая научную основу для управления цветом, калибровки и контроля консистенции. Delta E широко используется в областях, где предъявляются строгие требования к точности цветопередачи, таких как электронные дисплеи, печать и производство. Delta E выражает разницу цветов в числовом виде, что позволяет профессионалам добиться согласованности цвета между цифровыми устройствами и физическими объектами для оптимизации окончательной цветопередачи.

Сравнение и сценарии применения разных вариантов формулы цветового различия

В процессе разработки компания Delta E разработала различные вычислительные стандарты, каждый стандарт имеет свои конкретные сценарии применения и применимые области:

1. Основная формула цветового различия

Delta E 76 (CIE76): Эта формула, также обозначаемая как Δ E*ab, является самым ранним стандартом расчета Delta E в 1976 году. Она основана на евклидовом расстоянии и цветовом пространстве CIELab . Расчет относительно простой, но для некоторых тонких цветов. различия, точность CIE76 отсутствует. Этот стандарт до сих пор используется в некоторых простых сценариях сопоставления цветов.

Дельта E (Hunter): также обозначается как Δ E. Это ранний метод расчета цветовой разницы, основанный на цветовом пространстве Hunter Lab, первоначально предложенном Ричардом С. Хантером. Он отличается относительной простотой и подходит для ранних расчетов цветовых различий, но не так точен, как метод цветового пространства CIELab.

2. Формулы цветоразности средней точности для промышленного применения

Дельта E 94 (CIE94): также обозначаемый как Δ E *94 , он улучшает симуляцию восприятия цвета человеческим глазом, принимая во внимание факторы яркости и насыщенности цвета, и может более точно отражать восприятие цвета человеческим глазом. разница. Этот стандарт подходит для печати и базовых производственных сценариев.

ΔE*cmc(2:1) и ΔE*cmc(1:1): методы расчета цветовой разницы, предложенные CMC (Комитетом по измерению цвета) и предназначенные для текстильной промышленности. Эта формула позволяет регулировать вес яркости и цветности (2:1) требует более высокой яркости, а (1:1) означает, что вес яркости и цветности одинаков. Она широко используется в текстильной, пластмассовой и других отраслях промышленности.

3. Высокоточная современная стандартная формула цветового различия

Delta E 2000 (CIEDE2000): также обозначаемый как ΔE*00 , самый продвинутый в настоящее время стандарт расчета Delta E, учитывающий оттенок, яркость и насыщенность цвета, а также разницу в восприятии, вызванную различными областями изображения. цвет и восприятие человеческого глаза. Более актуально. Delta E 2000 подходит для областей, требующих высокоточного измерения цветовой разницы, таких как калибровка современного дисплейного оборудования , профессиональное производство изображений , промышленность по производству покрытий и косметика .

DIN ΔE99: формула цветового различия, предложенная Немецким институтом стандартизации (DIN) в 1999 году, улучшенная на основе CIELab и отвечающая потребностям немецкой промышленности. Эта формула имеет высокую однородность цветового различия и широко используется в промышленных целях в Европе, подходит для таких областей, как печать и покрытия.

4. Специальные формулы цветового различия

ΔE*uv : расчет цветовой разницы на основе цветового пространства CIELuv, в основном используется для оценки согласованности цвета дисплеев, источников света и т. д. Его особенность заключается в том, что он подходит для цветового пространства CIELuv с высокой однородностью и может более точно оценить разницу цветов источника света.

Каждая версия стандарта Delta E предоставляет различные варианты применения, позволяя пользователям выбирать наиболее подходящий стандарт в соответствии со своими потребностями. Delta E 2000 часто является лучшим выбором для сложных задач, таких как калибровка цвета и высокоточная печать. Приборы для определения цвета 3nh, такие как спектрофотометры и колориметры, имеют на выбор несколько встроенных формул цветового различия.

Как интерпретировать числа Delta E

Значение часто используемых числовых диапазонов ΔE

Значение Delta E представляет собой разницу между двумя образцами цвета. Понимание числовых изменений Delta E может помочь пользователям определить однородность цвета и то, находится ли он в допустимых пределах:

ΔE ≤ 1: разница цветов почти незаметна невооруженным глазом, что указывает на очень точное соответствие цветов. Он часто используется в чрезвычайно сложных областях, таких как современные дисплеи, фотография и редактирование видео.

1 < ΔE ≤ 2: человеческий глаз может обнаружить различия в цвете только при тщательном сравнении. Это профессиональный уровень точности цветопередачи, подходящий для печати и высокопроизводительного электронного оборудования.

2 < ΔE ≤ 3: небольшая разница в цвете, видимая только при строгом сравнении, обычно отвечает общим потребностям бытовой электроники, графического дизайна и т. д.

3 < ΔE ≤ 5: Очевидная разница в цвете может повлиять на внешний вид. Не рекомендуется для отраслей с высокими требованиями к постоянству цвета (например, фирменная печать).

ΔE > 5: значительная разница в цвете, легко заметная невооруженным глазом, не подходит для случаев, требующих точности цветопередачи, используется только в сценах с высокой точностью.

Нормативы допуска значений ΔE в различных отраслях промышленности

В разных отраслях действуют разные стандарты допуска для Delta E, а конкретные числовые требования также различаются в зависимости от сценариев применения:

· Бытовая электроника (например, мониторы и телевизоры): Бытовая электроника обычно контролирует значение Delta E ниже 3, чтобы цвет был близок к реальному, но допускается определенная разница в цвете. Этого диапазона обычно достаточно для повседневного просмотра и общего использования.

· Полиграфия и издательское дело. В полиграфической и издательской отраслях, где предъявляются более высокие требования к постоянству цвета, обычно контролируется значение Delta E в пределах 2, чтобы гарантировать, что цвет остается одинаковым в разных партиях. В частности, печать фирменными плашечными цветами требует строгого контроля.

· Производство фотографий и фильмов: при производстве изображений значение Delta E обычно ниже 1, чтобы обеспечить точное представление захваченных цветов на экране или в печатных материалах, особенно при цветокоррекции, монтаже фильмов и других аспектах, требующих высокой точности.

· Текстиль и производство: постоянство цвета очень важно в таких областях производства, как текстиль и покрытия. Целевое значение Delta E обычно контролируется в диапазоне от 2 до 3, чтобы обеспечить согласованность между партиями продукции и соответствие требованиям бренда или дизайна.

Блок цветового различия NBS

Единица цветового различия NBS выведена на основе единиц формулы расчета цветового различия, установленной Джаддом-Хантером. В 1939 году Американское национальное бюро стандартов приняло эту формулу расчета цветового различия и рассчитало его по этой формуле. цвет, абсолютное значение которого равно 1, называется «единицей цветового различия NBS». Новые формулы цветового различия, разработанные позже, часто сознательно корректируют единицы измерения, чтобы они были близки к единицам NBS, таким как Hunter. Единицы измерения Lab, CIE LAB, CIE LUV и других формул цветового различия примерно такие же, как единицы NBS (не равны). Поэтому не поймите неправильно, что единицы цветового различия, рассчитанные по другим формулам цветового различия, являются NBS. Хотя прямой формулы для преобразования единиц NBS в ΔE не существует, единицы NBS можно использовать в качестве справочного материала для описания визуального эффекта значения ΔE. Например, когда значение ΔE*ab или ΔE*00 ниже 0,5, его обычно можно считать эквивалентным «маленькой цветовой разнице» NBS, то есть она почти незаметна, пока значение ΔE находится в пределах 3; -6, обычно это можно рассматривать как «большую разницу в цвете». Разница в цвете визуально очевидна.

Единица NBS и уровень восприятия цветового различия

Формула расчета Delta E

1. ΔE*ab основная формула

· L1, a1, b1 и L2, a2, b2 представляют цветовые значения двух цветов CIELab.

· Эта формула проста, но ей не хватает точности в случаях низкой насыщенности или чрезмерной яркости.

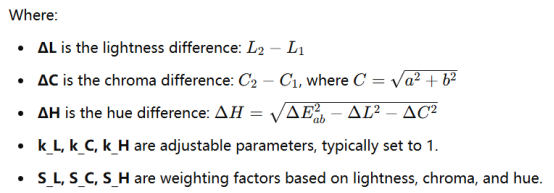

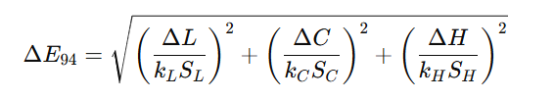

2. Структура формулы ΔE*94

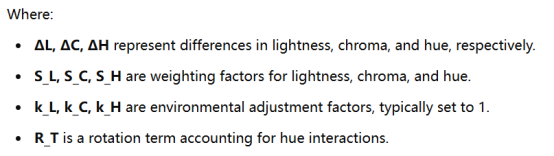

3. Как рассчитать ΔE*00

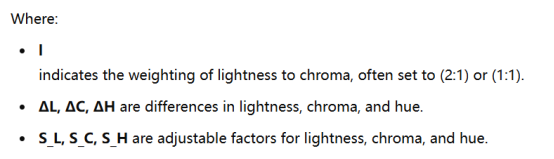

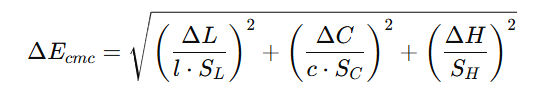

4. Структура формулы ΔE*cmc

5. Расчет DIN ΔE99

DIN ΔE99 — это формула цветового различия, предложенная Немецкой ассоциацией по стандартизации. Она улучшает ΔE*ab для получения более равномерного распределения цветового различия и подходит для промышленного применения в Европе, особенно в полиграфической и лакокрасочной промышленности. Формула относительно сложна, и точность в основном повышается за счет нелинейной корректировки.

Конкретная формула DIN ΔE99 относительно сложна, и расчет обычно выполняется в специальном программном обеспечении. Его структура аналогична ΔE*00, но она больше ориентирована на потребности промышленной стандартизации Германии и Европы.

Области применения Delta E : Как правильно выбрать Delta E

Выбор подходящих критериев и целевых значений Delta E зависит от конкретной области применения и цели:

Высококачественная калибровка монитора

Мониторы высокого класса калибруются с помощью колориметра при выпуске с завода для контроля Delta E в пределах 1, чтобы гарантировать истинное воспроизведение отображаемых цветов. Это строгое требование к калибровке применяется к профессиональным графическим дизайнерам, фотографам и продюсерам видео, чтобы гарантировать, что цвета, отображаемые на экране, соответствуют цветам реальных изображений.

Печать на фирменной упаковке

Цвет упаковки бренда должен быть очень однородным, особенно с точки зрения плашечных цветов (например, цветов логотипа). Типография примет стандарт контроля Delta E в пределах 2, чтобы гарантировать отсутствие явной разницы в цвете между разными партиями упаковки и сохранить единство имиджа бренда.

крашение текстиля

В текстильной промышленности красильные фабрики контролируют значение Delta E между партиями в пределах 3, чтобы обеспечить постоянство цвета ткани и предотвратить риск возврата продукции, вызванный разницей в цвете. Для некоторых клиентов с высокими требованиями может потребоваться управление Delta E в пределах 2.

Выбирая соответствующие значения и стандарты Delta E, вы можете обеспечить наилучшие цветопередачи в различных сценариях применения.

Как измерить Delta E.
Для измерения Delta E требуется точное оборудование для определения цвета, а условия и методы измерения должны быть одинаковыми:

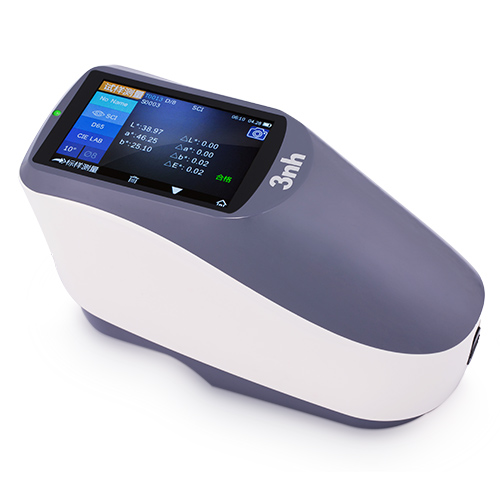

Основные инструменты измерения: усовершенствованный колориметр и спектрофотометр 3nh используются для измерения цветовых данных.

Экологический контроль: Измерение цветовой разницы следует проводить при стандартных условиях освещения, чтобы изменения естественного освещения не влияли на результаты измерений.

Этапы измерения: сначала запишите данные эталонного образца цвета, затем измерьте образец цвета, который необходимо измерить, и внесите результаты в формулу Delta E для расчета.

Благодаря строгим этапам измерения можно обеспечить надежность значений цветового различия, обеспечивая поддержку управления цветом на различных устройствах и в различных средах.
