В чем разница между Lab и LCh? Как конвертировать между Lab и LCh?

Когда колориметр измеряет цвет, он основан на определенном цветовом пространстве, выражает информацию о цвете с помощью различных символов и количественно определяет информацию о цвете в цифровом виде. CIE Lab и CIE LCh — наиболее часто используемые цветовые пространства в колориметре, среди которых CIE LCh является производным от CIE Lab . Итак, в чем же разница между колориметром Lab и LCh ? Как конвертировать Lab и LCh ?

цветовое пространство колориметра CIE Lab :

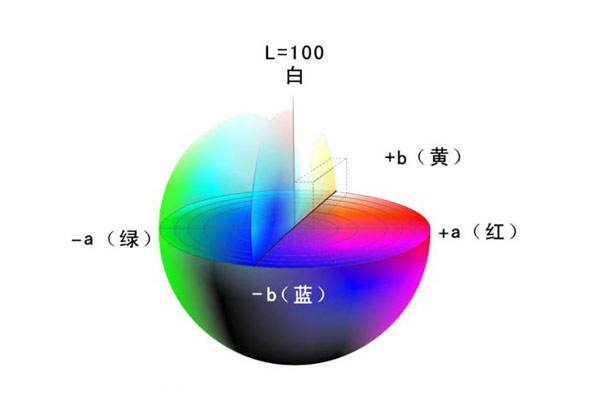

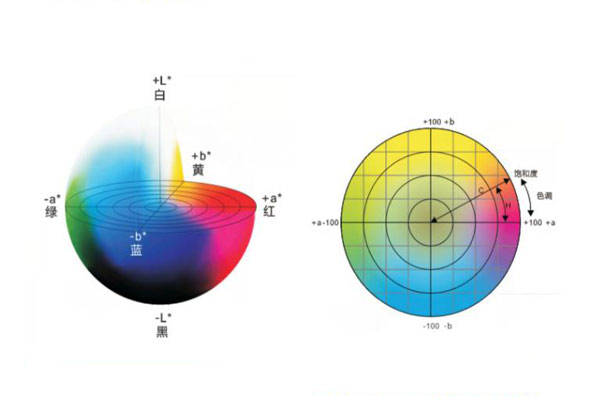

CIE Lab — это единое цветовое пространство, разработанное CIE (Международной ассоциацией освещения), которое состоит из L (яркость) и трех элементов a и b, связанных с цветом. Как показано на рисунке ниже, L* представляет яркость, a* представляет диапазон от пурпурного до зеленого, а b* представляет диапазон от желтого до синего. Диапазон L* составляет 0–100, а диапазон a* и b* – от -100 до +100. a*: темно-зеленый → 50% серый (нейтрально-серый) → пурпурный. В изображении в оттенках серого этого канала темный цвет соответствует зеленому: уровень серого меньше 128 (т.е. 50%) соответствует зеленому. Чем ближе значение серого к 50% серого, тем меньше насыщенность зеленого. чем меньше он ниже 50. % серого, тем выше насыщенность зеленого. Чем светлее конец — пурпурный, а больше 128 (т.е. 50% серого) — пурпурный. Чем он ярче, тем выше насыщенность. И наоборот, чем ближе значение к нейтральному серому (более темная яркая область), тем больше. ближе к 128 градусам серого, тем он более насыщенный. Чем меньше градус. Канал b* отображает от голубого → 50% серого (нейтрально-серого) → желтого. Яркая область изображения в оттенках серого канала — это желтая область. Чем выше яркость, тем выше насыщенность и тем она ближе к 50. % нейтрального серого. Чем оно ниже, темная часть изображения в оттенках серого канала представляет собой синюю область; чем темнее область отображения, тем выше насыщенность, тем ближе она к 50 % нейтрального серого и тем ниже уровень синего. насыщенность.

колориметра CIE LCh :

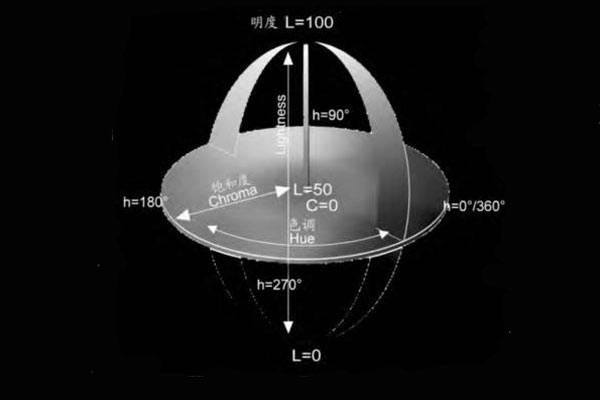

Цветовое пространство CIE LCh использует ту же модель цветового пространства, что и CIE Lab , а Lab использует полярные координаты для представления цветового пространства LCh . Как показано на рисунке ниже, L* представляет значение яркости цвета, C* представляет значение насыщенности цвета, а H* представляет значение оттенка цвета. Значение ординаты L* также соответствует яркости трех элементов цвета в диапазоне от 0 до 100; C* представляет цветность, то есть расстояние между координатным положением определенного цвета и началом координат в диапазоне от 0 до 181. и насыщенность цвета в центре круга C*. Значение равно 0, и чем дальше от центра круга, тем больше значение C* — это оттенок; при значении от 0° до 360° h* представляет собой угол оттенка, который является точка проекции и начало координат определенной цветовой координаты в плоскости цветности. Угол между линией, соединяющей линию, и осью a. Указывается, что h* начинается с положительной оси a (красный) как 0°, против часовой стрелки как положительная, положительная ось b (желтая) равна 90°, отрицательная ось a (зеленая) равна 180°, а отрицательная ось b (синяя) равна 270°. Значение LCh более соответствует привычкам людей описывать цвет, но для измерения цвета обычно используется Lab для описания цвета.

Разница между колориметром CIE Lab и CIE LCh :

Цветовое пространство Colorimeter CIE Lab и цветовое пространство CIE LCh — это два цветовых пространства, обычно используемые при измерении цвета. В реальных условиях эти два цветовых пространства имеют различия в разных местах. Ниже в качестве примера для сравнения этих двух цветовых пространств используется полиграфическая отрасль. Представлены различия между цветовыми пространствами.

1. Профессионализм

В полиграфической промышленности для описания цветов обычно используется цветовое пространство CIE Lab . В единой системе цветового пространства CIE Lab распределение цветов более равномерное, и CIE LCh также использует ту же модель цветового пространства CIE Lab для преобразования, поэтому при использовании. цветовое пространство CIE Lab более профессионально смешивает чернила плашечных цветов. Что касается необходимости регулировать количество добавляемых зеленых и синих чернил, то это требует от операторов улучшения чувствительности человеческого глаза к цвету посредством большой практики и формирования собственной ценности опыта для достижения профессионального уровня.

2. Популярность

Поскольку CIE LCh преобразуется с использованием той же модели цветового пространства, что и CIE Lab , в понимании CIE LCh LCh согласуется с тремя атрибутами: яркостью, насыщенностью и оттенком цвета , что упрощает вывод атрибутов цвета. Положительные и отрицательные значения разницы углов оттенка регулируются по часовой стрелке и против часовой стрелки, а положительные и отрицательные значения разницы яркости и насыщенности используются для добавления соответствующих чернил основного цвета, которые являются более направленными и проще скорректировать формулу. По сравнению с Lab , LCh использует три атрибута цвета для вынесения суждений. Описание отклонения цвета более понятно и проще в использовании для плашечных цветных чернил.

Видно, что использование цветового пространства CIE Lab и CIE LCh позволяет смешивать чернила при смешивании плашечных цветов. Разница между ними отражается в различных методах и методах смешивания чернил. Конечная цель — добиться соответствия требованиям Spot. цветные чернила для печати.

колориметром CIE Lab и CIE LCh :

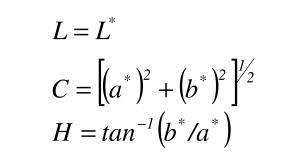

CIE Lab не имеет прямого соответствия со зрением, то есть, когда задан набор значений Lab , конкретный цвет невозможно представить визуально. По этой причине для его представления мы часто используем цилиндрическое цветовое пространство LCh, полученное путем деформации пространства Lab . Это цветовое пространство обозначается буквами L, C, H, где L представляет яркость, а значение C представляет цветность. , со значением 0–181; H (Hie) представляет оттенок со значением 0–360°. Цветовое пространство LCh является производным от цветового пространства CIE Lab . Цвет может быть представлен как Lab или LCh . Использование LCh для коррекции изображений соответствует привычке описания цветов в повседневной жизни. Цветокоррекцию легче понять, она более интуитивно понятна и ее легче контролировать. Отношения преобразования между цветовым пространством CIE Lab и цветовым пространством CIE LCh следующие:
