Что такое спектрофотометр / цветовой спектр?
Спектрофотометр (или цветовой спектр ) — это инструмент, используемый для точного измерения цвета поверхности объекта. Он разлагает свет, излучаемый источником света, на лучи различной длины по принципу спектрометрии и измеряет отражение или пропускание измеряемого объекта для этих разных длин волн света. На основе этих данных спектрофотометр может генерировать кривую спектрального отражения или кривую спектрального пропускания объекта для анализа цвета объекта.
Как работает спектрофотометр ?
Проще говоря, принцип работы спектрофотометра включает в себя следующие этапы:
1. Освещение источника света: прибор излучает луч света на образец через источник света.
2. Распад света: свет разбивается на волны разной длины (обычно в видимом диапазоне, от 380 до 780 нм).
3. Измерение отражения/пропускания: измеряется количество света, отраженного или прошедшего образцом на каждой длине волны.
4. Обработка данных: прибор записывает эти отражения или пропускания и генерирует спектральные данные для расчета цветовых данных образца (например, значений CIELAB).
Спектрофотометр работает по принципу измерения света, проходящего через образец или отражающегося от него. Источник света, который обычно излучает во всем видимом спектре (400–700 нм), попадает на образец, и устройство улавливает свет, который либо проходит через него. материал или отражается от его поверхности. Спектрофотометр затем разбивает этот свет на составляющие его длины волн и измеряет интенсивность на каждой длине волны, создавая спектральную кривую.
Эти спектральные данные позволяют устройству оценивать оптические свойства материала, такие как цвет, коэффициент отражения, пропускание и поглощение. Анализируя поведение света на разных длинах волн, спектрофотометры могут измерять больше, чем просто цвет — они предлагают полное понимание того, как свет взаимодействует. с материалами.
Применение спектрофотометра в промышленности
Спектрофотометр может измерять цветовые характеристики образцов при различных условиях освещения и геометрических структурах, поэтому он имеет более широкий спектр сценариев применения и особенно подходит для управления цветом и контроля качества, требующих высокой точности и строгих стандартов цвета . Некоторые из основных приложений включают в себя:
Автомобильная промышленность: используется для точного подбора цвета автомобильных красок и покрытий, обеспечивая единообразие на всех производственных линиях.
Текстильная промышленность: помогает измерять и контролировать цвета тканей в соответствии с отраслевыми стандартами, особенно в отношении стойкости цвета.
Лакокрасочная промышленность: используется для проверки качества красок и покрытий путем измерения того, как различные покрытия отражают или поглощают свет.
Пищевая промышленность: В производстве продуктов питания спектрофотометры анализируют постоянство цвета таких продуктов, как напитки, обработанные пищевые продукты и упаковочные материалы.
Спектрофотометр для измерения цвета
В области измерения цвета спектрофотометр выходит за рамки возможностей базовых колориметров. Он предоставляет подробные данные о цвете в различных цветовых пространствах, таких как CIE LAB и XYZ, что помогает производителям поддерживать согласованность цвета всей продукции. Это особенно важно в таких отраслях, как CIE LAB и XYZ. печать, упаковка и текстиль, где даже малейшее изменение цвета может повлиять на качество продукции.
Спектрофотометр в научных исследованиях
В научных исследованиях спектрофотометры играют решающую роль в анализе оптических свойств материалов. Исследователи используют спектрофотометры для измерения поглощения, пропускания и отражения в УФ-, видимом и ближнем инфракрасном спектрах. Это позволяет ученым изучать химические свойства, уровни концентрации, и вещественный состав.
Спектрофотометр в области нефтехимии
В области нефтехимии колориметр может использоваться для определения общих показателей цветности в нефтехимической промышленности, таких как белизна, желтизна, коэффициент пропускания, индекс платина-кобальт APHA, индекс Гарднера Гарднера, индекс Сейболта Сейболта, координаты цветности масла ASTM и т. д.
Как пользоваться спектрофотометром: пошаговое руководство
Работа со спектрофотометром включает в себя несколько точных шагов, обеспечивающих точность измерений. Вот общее руководство:
1. Калибровка : Перед измерением откалибруйте устройство, используя белый или черный стандарт, чтобы получить базовые показания.
2. Подготовка пробы : Убедитесь, что проба чистая и не имеет дефектов. Правильное размещение пробы в спектрофотометре имеет решающее значение для получения достоверных данных.
3. Выбор режима измерения : выберите подходящий режим — отражение или пропускание — в зависимости от свойств образца.
4. Сбор данных : Спектрофотометр излучает свет на образец, а датчики улавливают отраженный или проходящий свет для создания спектральной кривой.
5. Анализ : используйте встроенное программное обеспечение устройства для анализа и интерпретации данных в соответствии с требованиями приложения. Или используйте программное обеспечение главного компьютера для управления и анализа цветовых данных.
Процедуры калибровки и настройки спектрофотометра
Правильная калибровка является ключом к обеспечению точных результатов. Калибровка включает сравнение показаний спектрофотометра с известным стандартом для корректировки любых расхождений. Периодическая повторная калибровка помогает поддерживать точность измерений в течение длительного времени.
Методы измерений на спектрофотометре : режимы отражения и режимы пропускания
Режим отражения: свет отражается от образца, и спектрофотометр измеряет, сколько света отражается на каждой длине волны. Этот режим широко используется для анализа поверхности в таких отраслях, как автомобилестроение и текстильная промышленность.
Режим передачи: свет проходит через образец, и устройство измеряет, сколько света передается на каждой длине волны. Этот режим необходим для анализа прозрачных или полупрозрачных материалов, таких как пленки или жидкости.
Классификация спектрофотометра
Классификация спектрофотометров в основном основана на их оптических системах, геометрических условиях наблюдения за освещением, режимах измерения и сценариях применения. Ниже приведены распространенные классификации спектрофотометров:
1. Классификация по оптической системе
Однолучевой спектрофотометр : этот тип спектрофотометра использует только один луч света в процессе измерения, при этом образец и эталон необходимо измерять отдельно во время измерения. Несмотря на простоту конструкции, перед каждым измерением требуется калибровка базовой линии, а точность относительно низкая.
Двухлучевой спектрофотометр : этот прибор во время измерения делит световой луч на две части: один луч используется для измерения через образец, а другой луч используется в качестве эталона. Эта конструкция позволяет одновременно измерять образцы и эталоны, уменьшая влияние окружающей среды и обеспечивая более высокую точность.
2. Классификация по освещению и геометрическим условиям наблюдения.
Спектрофотометр отражения : этот спектрофотометр в основном используется для измерения цвета поверхности непрозрачных объектов. Свет, излучаемый источником света, освещает поверхность образца, а затем отраженный свет попадает в детектор. Его часто используют для измерения цвета поверхности покрытий, пластмасс, текстиля и т. д.
Пропускной спектрофотометр : этот прибор используется для измерения цвета прозрачных или полупрозрачных материалов (таких как пластиковая пленка, стекло, жидкость и т. д.). Свет, излучаемый источником света, проходит через образец, а затем попадает в детектор, который измеряет коэффициент пропускания света образцом на различных длинах волн.
Спектрофотометр с интегрирующей сферой : интегрирующая сфера используется для устранения влияния угла отражения поверхности объекта. Она может собирать и равномерно распределять отраженный свет, делая результаты измерений более точными. Спектрофотометры с интегрирующей сферой часто используются для измерения диффузного отражения и полного отражения образцов и подходят для материалов с различными свойствами поверхности.
3. Классификация по режиму измерения.
Статический спектрофотометр: Статический спектрофотометр обычно используется в лабораторных или заводских условиях. Он обладает высокой точностью и стабильностью и подходит для измерения больших партий образцов. В основном это настольные устройства, подходящие для измерений в фиксированном положении.

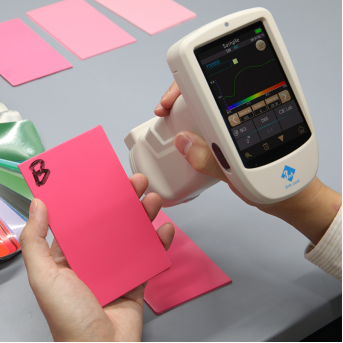

Портативный спектрофотометр: Портативный спектрофотометр имеет небольшой вес и небольшой размер. Он удобен для измерения на месте в различных случаях. Он часто используется для контроля цвета на месте в текстильной, лакокрасочной и пищевой промышленности. Хотя точность немного ниже, чем у настольного оборудования, оно очень гибкое и подходит для полевых или мобильных измерений.
4. Классификация по областям применения.
Лабораторный спектрофотометр : Лабораторный спектрофотометр обычно обладает чрезвычайно высокой точностью и стабильностью, может выполнять цветовой анализ сложных образцов в строго контролируемой среде и широко используется в научных исследованиях, контроле качества и управлении цветом.
Промышленный спектрофотометр : Промышленный спектрофотометр специально разработан для онлайн-обнаружения в процессе промышленного производства. Он может отслеживать изменения цвета на производственной линии в режиме реального времени и используется для онлайн-контроля качества цвета в пластмассах, красках, автомобилях и других отраслях.
5. Классификация по диапазону длин волн.
Спектрофотометр УФ-Вид: этот прибор может измерять спектральные данные от ультрафиолетового до видимого света. Обычно он используется в области химии, материалов и биологии для измерения оптической плотности или отражательной способности прозрачных веществ.
Спектрофотометр Vis-NIR: этот тип прибора охватывает видимый и ближний инфракрасный спектры и обычно используется для анализа материалов в промышленности, например, для обнаружения сельскохозяйственной продукции или контроля качества продуктов питания.
Подвести итог
Спектрофотометры можно разделить на множество типов в зависимости от оптической конструкции, геометрии измерения, сценариев применения и т. д. Выбор подходящего типа прибора должен основываться на конкретных измерительных потребностях и отраслевых стандартах.
Различия между спектрофотометром и колориметром
Основные различия между спектрофотометром и колориметром заключаются в следующем:
1. Как это работает:
Спектрофотометр: измеряет каждую длину волны спектра, предоставляя подробные спектральные данные.
Колориметр: измеряет цвет с помощью фильтров RGB для имитации восприятия человеческого глаза.
2. Точность:
Спектрофотометр: более высокая точность, подходит для управления цветом с высокими требованиями.
Колориметр: более низкая точность, подходит для общего контроля качества.
3. Вывод данных:
Спектрофотометр: выводит спектральные кривые отражения/пропускания и подробные данные о цвете (например, CIELAB).
Колориметр: предоставляет прямые значения цвета (например, L*, a*, b*).
4. приложение:
Спектрофотометр: используется для точного управления цветом и контроля качества (например, покрытий, текстиля, пластмасс).
Колориметр: используется для ежедневной проверки цвета и простого сравнения цветов.
5. Цена и использование:
Спектрофотометр: более высокая цена и сложная эксплуатация.
Колориметр: более низкая цена и простота в эксплуатации.
Короче говоря, спектрофотометры более точны и подходят для сложного анализа цвета, тогда как колориметры используются для простых и быстрых измерений цвета.
Меры предосторожности при использовании спектрофотометра
При использовании спектрофотометра для получения точных и последовательных результатов следует учитывать несколько факторов:
Факторы окружающей среды
Условия температуры, влажности и освещенности могут влиять на измерения спектрофотометра. Для достижения наилучших результатов используйте устройство в контролируемой среде со стабильным освещением и температурой.
Распространенные ошибки, которых следует избегать
Неправильная калибровка. Невыполнение регулярной калибровки может привести к неточные результаты.
Обращение с пробой: убедитесь, что проба чистая и правильно размещена, чтобы избежать ошибок измерения.
Как найти правильный спектрофотометр
Вы можете сделать выбор в зависимости от сценария использования:
Настольные приборы в основном используются в стационарных лабораторных условиях и могут обеспечивать высокоточные данные о цвете. Настольные спектрофотометры доступны в вертикальных и горизонтальных моделях. Вы можете выбрать конкретную конфигурацию настольного прибора в соответствии с формой и размером вашего образца.
Портативные приборы для измерения цвета легко перемещаются по рабочей зоне и подходят для быстрого контроля качества в производственном цехе;
Бесконтактные онлайн-спектрофотометры обычно используются на потребительском розничном рынке для подбора цветов.
Вы также можете выбрать в зависимости от отрасли:
Лакокрасочная и текстильная промышленность : Настольные приборы часто используются в сочетании с портативными приборами. Настольные приборы в основном используются в стационарных условиях, например, в лабораториях, тогда как портативные приборы чаще всего используются для измерения цвета в мастерских;
Пластмассовая промышленность: поскольку часто необходимо измерять прозрачные или полупрозрачные образцы, при выборе прибора необходимо учитывать, может ли прибор выполнять измерение цвета в режиме отражения или пропускания;
Розничная лакокрасочная промышленность. Клиентам часто приходится настраивать цвета, и может оказаться полезным сочетание настольного спектрофотометра и программного обеспечения для подбора цветов. Кроме того, бесконтактный онлайн-спектрофотометр может сопоставить цвет, который хочет клиент, с цветом из библиотеки цветов, что также является хорошим выбором.
