Сколько измерительных отверстий обычно имеет колориметр? Как изменить измерительный диаметр?

Как профессиональный инструмент для количественного определения цвета, колориметр обычно оснащен соответствующим измерительным калибром, отвечающим потребностям измерения образцов. Для образцов разных размеров и типов иногда приходится менять измерительный калибр. В этой статье представлены типы измерительных апертур и способы замены колориметра.

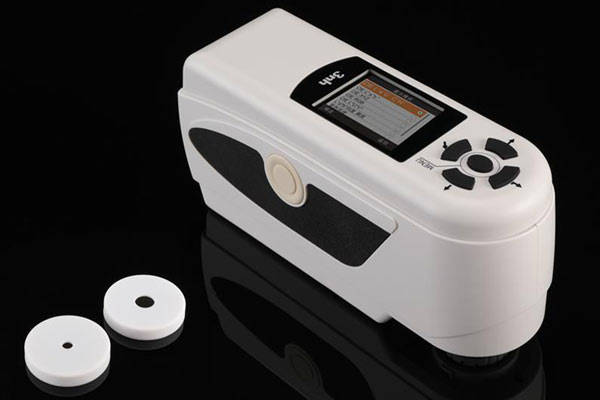

Колориметр для измерения диаметра

Сколько измерительных отверстий обычно имеет колориметр?

Различные модели колориметра с разными функциями оснащены разными измерительными апертурами. В качестве примеров мы рассмотрим колориметр Sanenshi NH310, спектроколориметр TS7036 и колориметр серии PS, чтобы представить типы измерительных калибров колориметра.

Колориметр NH310 оснащен тремя измерительными калибрами: Φ8 мм (стандартная конфигурация), Φ4 мм (стандартная конфигурация) и расширенным Φ8 мм (опционально). Пользователи могут менять калибры в соответствии со своими потребностями. Он может не только измерять цветовую разницу изогнутых объектов. поверхности, но и измеряют форму относительно друг друга. Цветовая хроматическая аберрация более мелких объектов.

Спектроколориметр TS7036 оснащен двумя типами измерительных апертур: 8 мм/4 мм. Если измеряемая поверхность образца относительно большая и однородная, рекомендуется использовать измерительную апертуру 8 мм. Если измеряемая поверхность образца относительно мала, ее следует использовать. рекомендуется использовать калибр Φ4 мм.

Приборы со спектрохроматической аберрацией серии PS оснащены измерительным диаметром Φ8 мм, измерительным диаметром Φ4 мм, измерительным диаметром Φ1X3, различные конфигурации и модели имеют разные измерительные диаметры. Рекомендуется использовать измерительные приборы с разной поверхностью измеряемого образца. Диаметр измерения Φ8 мм. При измерении образца. Если поверхность относительно мала, для измерения диаметра рекомендуется использовать Φ4 мм или Φ1X3.

В дополнение к вышеуказанным измерительным калибрам колориметр также имеет диаметры 13 мм, 15 мм, 25 мм и другие измерительные калибры. Различные измерительные калибры могут удовлетворить различные потребности пользователей в измерениях.

Как изменить измерительный диаметр колориметра NH310:

Колориметр NH310 имеет три измерительных калибра: измерительный диаметр 8 мм, измерительный калибр 4 мм и расширенный измерительный калибр 8 мм (опция), которые можно заменять в соответствии с различными потребностями использования.

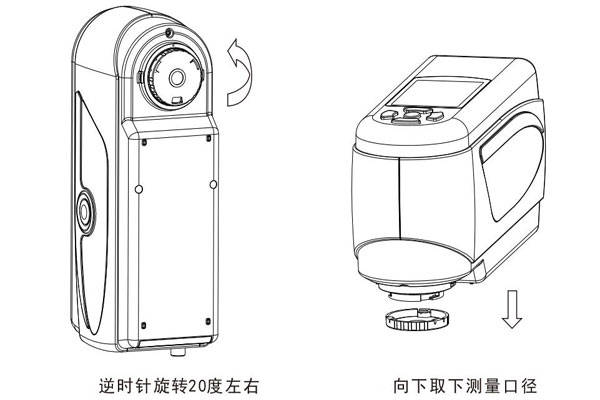

1. Разборка измерительного калибра

Как показано на рисунке ниже, поверните измерительную апертуру против часовой стрелки примерно на 20°, а затем измерьте апертуру вниз.

Разборка измерительного калибра

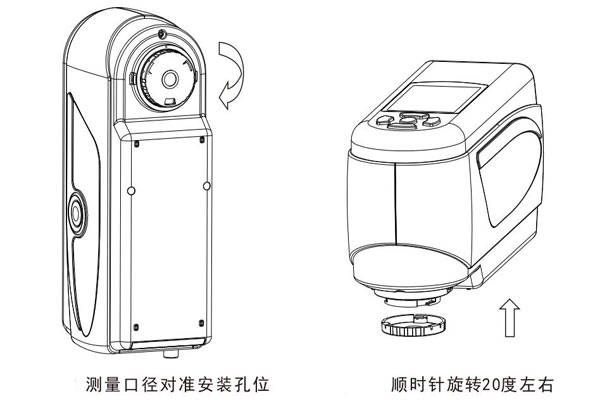

2. Установка измерительного калибра

Как показано на рисунке ниже, совместите измерительное отверстие с установочным отверстием, а затем поверните его по часовой стрелке примерно на 20°.

Установка измерения диаметра

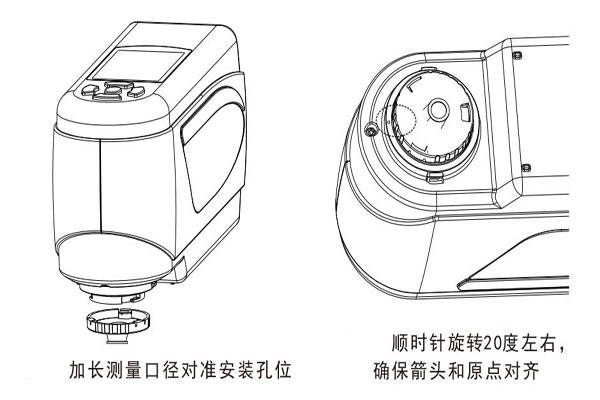

3. Установка удлиненного измерительного диаметра.

Как показано на рисунке ниже, совместите расширенное измерительное отверстие с установочным отверстием, а затем поверните его по часовой стрелке примерно на 20°. После завершения вращения стрелка на измерительном диаметре должна совместиться с вогнутой точкой колориметра, как показано на рисунке ниже.

Установка расширенной измерительной апертуры

Как заменить измерительный диаметр колориметра TS7036:

При переключении калибра измерения колориметра TS7036 необходимо выполнить следующие действия:

Шаг 1: Установите калибр. Как показано на рисунке ниже, поверните измерительный калибр против часовой стрелки и снимите исходный калибр. Совместите устанавливаемый калибр с монтажным отверстием интегрирующей сферы и поверните его по часовой стрелке. Звуковой сигнал указывает на то, что калибр измерен. Если пряжки интегрирующей сферы правильно подобраны, измерительное отверстие готово к установке.

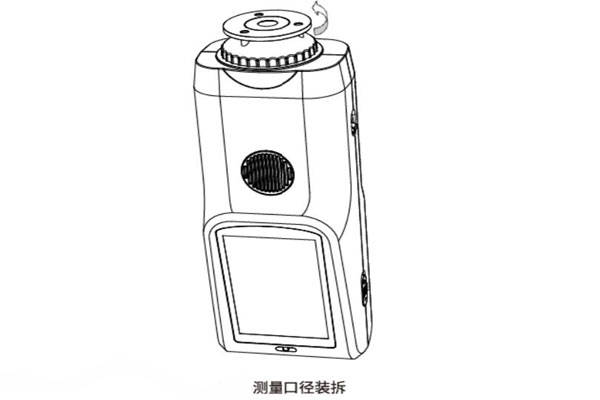

Сборка и разборка измерительного калибра

Шаг 2. Переключите положение оптической линзы. Если диафрагма собрана Φ4 мм, вам нужно переместить переключатель диафрагмы в положение SAV; если она составляет 8 мм, вам нужно переместить переключатель диафрагмы в положение MAV.

Шаг 3. Переключите настройку калибра в программном обеспечении прибора. Если в настройках системы установлен автоматический режим, при повторной калибровке черно-белой пластины прибор автоматически определит калибр и выполнит соответствующую программную обработку при измерении. Настройка калибра в настройках системы: Это неавтоматический режим, и его необходимо вручную установить на соответствующий калибр Φ8/4 мм.

Примечание. Размер измерительной апертуры, положение оптической линзы и настройки апертуры программного обеспечения должны совпадать, чтобы обеспечить точные результаты испытаний. Для диаметра 4 мм соответствующее положение оптической линзы — SAV, и программное обеспечение отображает 4 мм; для диаметра 8 мм соответствующее положение оптической линзы — MAV, и программное обеспечение отображает соответствующее значение в строке состояния тестового интерфейса;

Примечание. После переключения измерительной апертуры необходимо снова выполнить черно-белую калибровку, прежде чем можно будет провести тестирование новых данных.

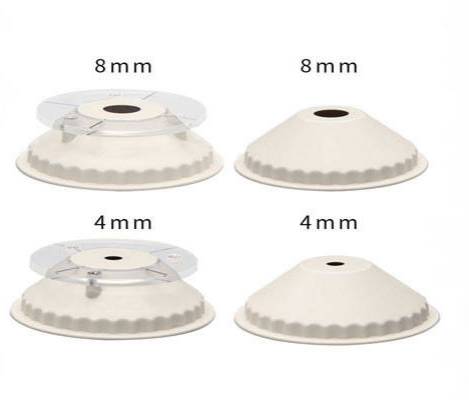

Колориметр для измерения диаметра

Метод настройки апертуры измерения спектроколориметра серии PS:

Эта серия приборов оснащена измерительным диаметром Φ8 мм, измерительным диаметром Φ4 мм, измерительным диаметром Φ1X3. Различные конфигурации и модели имеют разные измерительные диаметры. Если измеряемая поверхность измеряемого образца относительно большая и однородная, рекомендуется использовать измерительный диаметр Φ8 мм. Измерение диаметра. Если измеряемая поверхность образца относительно велика, рекомендуется использовать измерительный диаметр Φ8 мм. В молодом возрасте для измерения диаметра рекомендуется использовать Φ4 мм или Φ1X3.

Чтобы переключить измерительный диаметр (Φ8 мм/Φ4 мм/Φ1X3), вам необходимо выполнить следующие два шага:

Шаг 1: Установите калибр. Поверните измерительный калибр против часовой стрелки и снимите оригинальный калибр. Совместите устанавливаемый измерительный калибр с установочным отверстием интегрирующей сферы и поверните его по часовой стрелке. Когда раздастся звук, это означает, что измерение выполнено. Калибр и интегрирующая сферическая пряжка подходят друг к другу, установленный измерительный калибр установлен.

Шаг 2. Переключите положение оптической линзы. Если диафрагма собрана Φ8 мм, вам необходимо переместить переключатель диафрагмы в положение MAV; если это диафрагма Φ4 мм, вам необходимо переместить переключатель диафрагмы в положение SAV; собран калибр Φ1X3, для измерения калибра необходимо повернуть переключатель калибра в положение SAV.

Шаг 3. Переключите настройку калибра в программном обеспечении прибора и вручную установите соответствующий калибр Φ8 мм/4 мм/Φ1X3.

Примечание. Размер измерительной апертуры, положение оптической линзы и настройки апертуры программного обеспечения должны совпадать, чтобы обеспечить точные результаты испытаний. Калибр Φ1X3, соответствующее положение оптической линзы — SAV, программное обеспечение отображает калибр Φ4 мм, соответствующее положение оптической линзы — SAV, а программное обеспечение отображает калибр Φ4, соответствующее положение оптической линзы — MAV, а программное обеспечение отображает Φ8; ; в строке состояния тестового интерфейса имеется соответствующая индикация.

Примечание. После переключения измерительной апертуры необходимо снова выполнить черно-белую калибровку, прежде чем можно будет провести тестирование новых данных.
