Каковы распространенные источники света для световых коробов с подбором цветов? Что он делает?

Являясь фотоэлектрическим устройством, световой короб с подбором цветов может имитировать различные стандартные искусственные источники света, чтобы гарантировать, что продукт имеет цветовую среду, близкую к естественному освещению. Подходящие по цвету световые короба разных марок и спецификаций имеют разные типы источников света, но часто они оснащены несколькими общими источниками света. В этой статье представлены типы и функции часто используемых источников света в световых коробах с подбором цветов.

Стандартный тип источника света

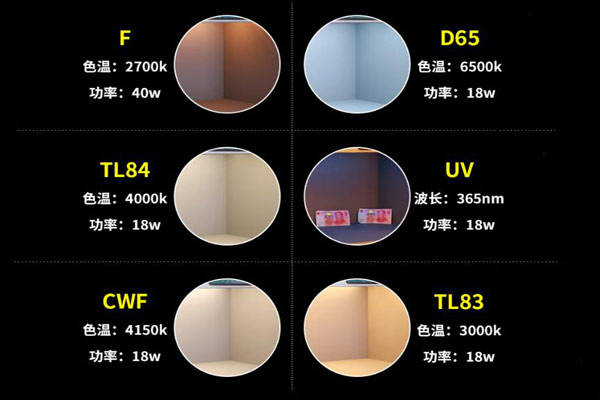

Распространенные типы источников света для световых коробов с подбором цветов:

1.А (ИНКА) источник света

Источник света А представляет собой надувную спиральную вольфрамовую лампу с цветовой температурой 2856К. Это типичная лампа накаливания, которая в основном используется для акцентного освещения в домах или магазинах.

Источник света

2. Источник света D65

Среди стандартных осветительных приборов серии D CIE рекомендует D65 в качестве первого выбора. D65 представляет собой средний дневной свет с коррелированной цветовой температурой 6500К. Это средний результат измерения дневного света в северном окне северного полушария в пасмурные дни независимо от времени года и времени суток. Во многих стандартах, таких как ISO 105-A01 «Общее тестирование устойчивости окраски текстиля» и ASTM D1729 «Стандартный метод визуальной оценки непрозрачных материалов», D65 является незаменимым стандартным источником света. Однако из-за особого распределения спектральной мощности D65 в настоящее время не существует искусственного источника света, который мог бы излучать свет с точно таким же распределением спектральной мощности, как у D65, и его можно смоделировать только приблизительно. В большинстве стандартных световых коробов для имитации источника света D65 используются две люминесцентные лампы с высокой цветопередачей, тогда как в стандартном световом коробе GretagMacbeth SPL III используется технология вольфрамового фильтра, а для имитации источника света D65 используются две вольфрамовые галогенные лампы.

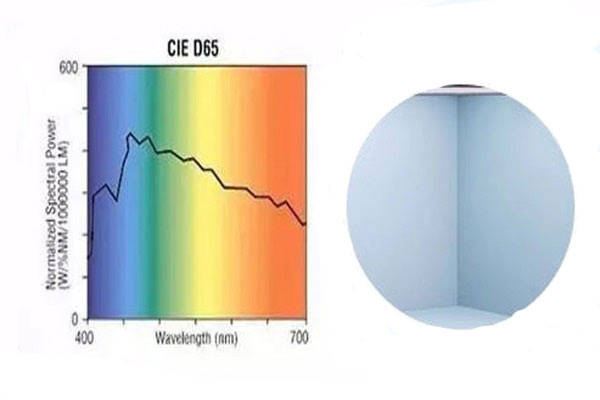

Источник света Д65

3. Источник света для коммерческих клиентов (источник света серии F)

Источник света TL84 (F) относится к люминесцентным источникам света серии F и является уникальным продуктом Philips. Он стал важным коммерческим источником цветного света на европейском рынке, поскольку широко используется в Marks & Spencer в Великобритании. Источник света TL84 обычно представляет собой люминесцентную лампу Philips типа «TLD» (тонкая трубка) с покрытием из редкоземельного люминофора. Это трехосновная люминесцентная лампа с соответствующей цветовой температурой 4000K.

Источник света CWF (F2) в основном используется в коммерческих и офисных учреждениях США, с соответствующей цветовой температурой 4150К. CWF — это аббревиатура Cool White Fluoresent, что означает люминесцентную лампу холодного белого цвета.

Источник света U30/TL83 (F12): Полное название U30 — Ultralume3000, который также представляет собой трехосновную люминесцентную лампу с соответствующей цветовой температурой 3000K. В универмагах Sears по всей территории США используются лампы U30 производства компании Westinghouse. Источник света U30 эквивалентен источнику света TL83, используемому в Европе. В стандартном световом коробе GretagMacbeth Judge II в качестве источника света U30 используется люминесцентная лампа Philips TL83.

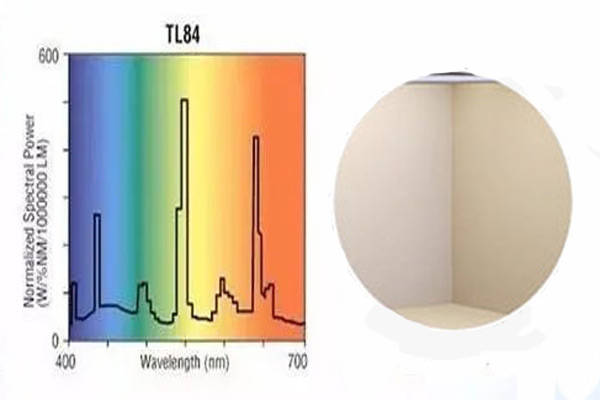

Источник света TL84

4. Другие источники света

В дополнение к вышеупомянутым источникам света общий блок источника света также оснащен источником ультрафиолетового света. Это тип ультрафиолетовой лампы, который часто используется отдельно или в сочетании с другими источниками света, чтобы проверить, отбеливается ли ткань и содержит ли она. флуоресцентные красители. Кроме того, некоторые лайтбоксы также оснащены источниками света HOR (ГОРИЗОНТ). Это вольфрамово-галогенная лампа, имитирующая утренний или сумеречный солнечный свет.

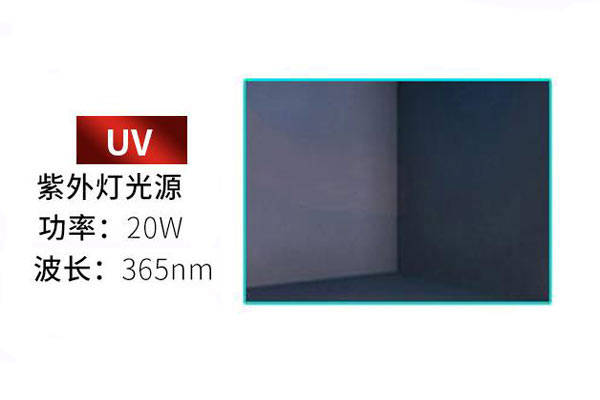

источник ультрафиолетового света

Общие спектральные характеристики источника света для световых коробов с подбором цветов:

Характеристики источника света определяются относительным распределением спектральной мощности S (λ) источника света. Так называемое относительное распределение спектральной мощности относится к функциональной взаимосвязи между относительным значением спектральной плотности и длиной волны, то есть относительному соотношению энергий на разных длинах волн в свете, излучаемом источником света. На рисунке ниже показаны относительные кривые распределения спектральной мощности нескольких часто используемых источников света с согласованием цветов. По оси абсцисс обозначена длина волны, а по оси ординат — относительное распределение спектральной мощности.

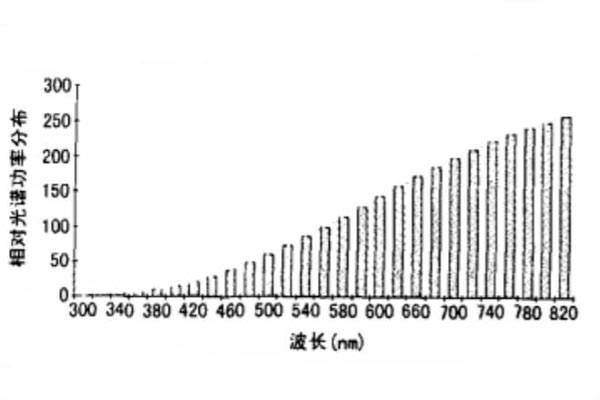

1. Относительная кривая распределения спектральной мощности источника света.

Относительная кривая распределения спектральной мощности источника света

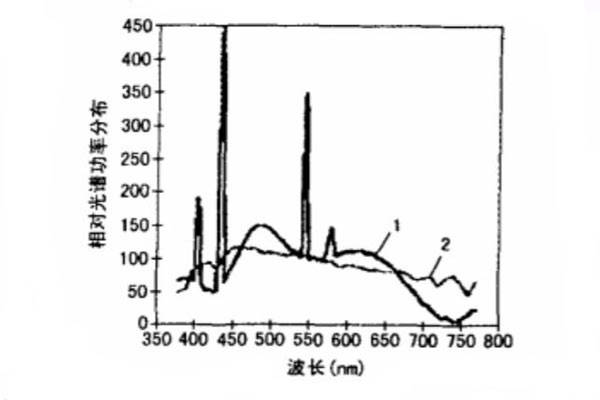

2. Кривая относительного спектрального распределения мощности источника света D65

Кривая относительного спектрального распределения мощности источника света D65

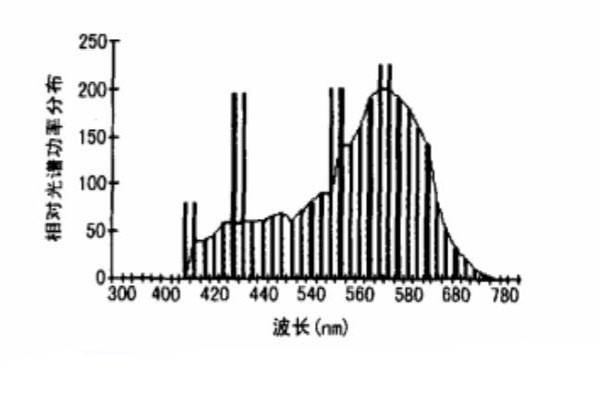

3. Кривая относительного распределения спектральной мощности источника света CWF.

Кривая относительного распределения спектральной мощности источника света CWF

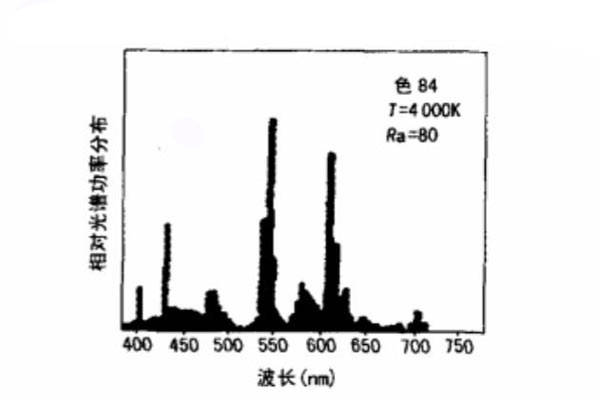

4. Относительная кривая распределения спектральной мощности источника света TL84.

Относительная кривая распределения спектральной мощности источника света TL84

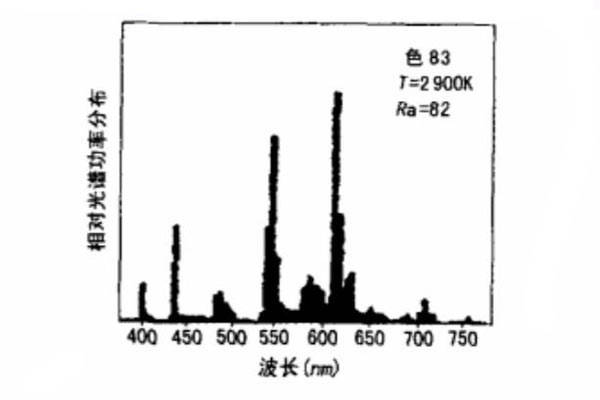

5. Относительная кривая распределения спектральной мощности источника света TL83.

Относительная кривая распределения спектральной мощности источника света TL83

Кривые относительного распределения спектральной мощности пяти часто используемых источников света с согласованием цветов, показанных на рисунках 1-5 выше, различаются. Некоторые из них имеют непрерывные спектры, некоторые имеют прерывистые спектры, а некоторые имеют только несколько линейных полосовых спектров. Определенное спектральное распределение мощности проявляется в виде определенного цвета света. Как видно из рисунка 1, источник света А имеет меньшую энергию в коротковолновом диапазоне, но более высокую энергию в длинноволновом диапазоне, поэтому цвет света источника света А красноватый и желтоватый. Люминесцентная лампа с высокой цветопередачей. На рисунке 2 используются многополосные люминофоры. Спектральный диапазон шире, а цвет света имеет тенденцию быть белым, но его относительное спектральное распределение мощности все еще сильно отстает от D65. На рисунке 3 CWF представляет собой обычную люминесцентную лампу, использующую галофосфат. Спектральный диапазон люминофора. В более широком плане пик спектрального распределения мощности находится около 580 нм, а цвет света желтоватый или зеленоватый на рисунках 4 и 5, хотя TL84 и TL83 (U30) оба принадлежат к трем источникам света основного цвета, спектральное распределение линейной полосы; похож, но из-за самой высокой энергии излучения. Спектр линейной полосы соответствует разным длинам волн, и его свойства также сильно различаются. В результате цвет света TL84 более синий, а цвет света TL83 (U30) — желтоватый.

Световой цвет источника света напрямую влияет на цвет объекта. Цвет объекта является результатом того, что объект избирательно поглощает дополнительные цветовые компоненты падающего света и отражает оставшийся цветной свет. Спектры падающего света разных людей будут создавать разные цветовые эффекты.

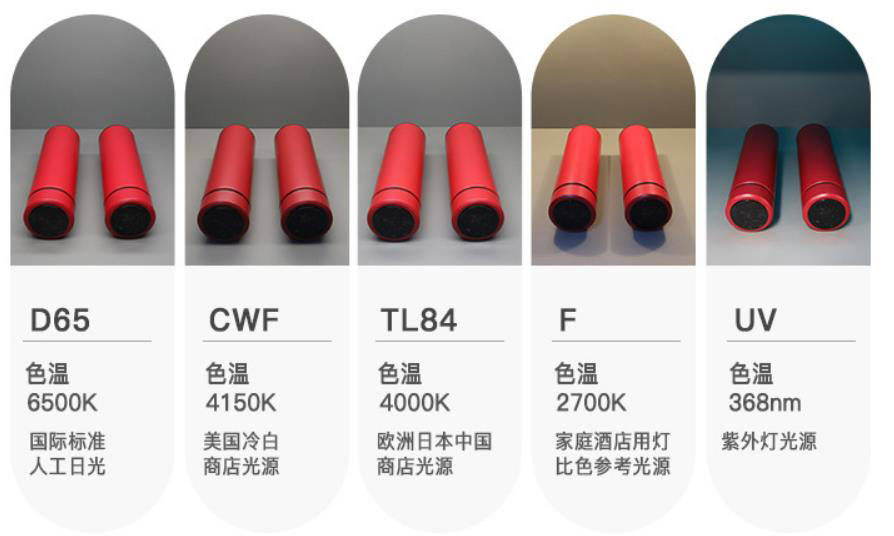

Стандартный источник света

Общие функции источника света в цветных световых коробах:

1. Функция источника света

Когда мы используем стандарты, некоторые модели продуктов часто имеют источник света на панели управления. Источником света является вольфрамовая лампа с цветовой температурой 2856К и мощностью 60 Вт. В основном она используется для обнаружения метамерии. В стандартном цветном световом коробе источником света с наилучшей цветопередачей является лампа накаливания. Источник цветного света А представляет собой лампу накаливания, поэтому его обычно используют в качестве колориметрической эталонной лампы. Основные области применения включают моделирование световой среды в условиях освещения витрин и оценку метамерных эффектов.

2. Источник света D65

Это наиболее часто используемый искусственный имитируемый солнечный свет в Китае. Его цветовая температура составляет 6500 К, что соответствует средней температуре северного естественного солнечного света. Он может заменить естественный свет для подбора цвета и подходит для обычных требований, чтобы обеспечить соответствие цвета. что объекты наблюдаются в помещении и в дождливые дни. Цветовой эффект имеет эффект освещения, который приближается к эффекту, наблюдаемому при солнечном свете. Проще говоря, стандартный источник света D65 — это искусственный источник света, имитирующий солнечный свет. Спектральное значение соответствует стандартам визуального цвета Европы и стран Тихого океана.

3. Источник света TL84

Источник света TL84 также называется источником света F11. Этот источник света представляет собой узкополосную белую люминесцентную лампу и является распространенным методом освещения в европейских магазинах. Для продуктов, продаваемых или экспортируемых в Европу, часто требуется оценка цвета под этим источником света, чтобы гарантировать точность и постоянство цветопередачи. Клиенты в Европе и Японии обычно выбирают источник света TL84 для подбора цветов, поскольку его более высокий индекс цветопередачи обеспечивает лучшую цветопередачу.

4. Источник света КВФ

CWF — это аббревиатура от Cool White Fluorescent, который представляет собой источник холодного белого флуоресцентного света с цветовой температурой 4150K, соответствующий стандарту CIE (Международной комиссии по освещению) осветительный корпус F2. Индекс цветопередачи (CRI) источника света CWF составляет примерно 62. Он характеризуется излучением большого количества зеленого света и меньшего количества красного света, поэтому многие американские бренды часто выбирают его для подбора цветов. Продукты, экспортируемые на рынок Северной Америки, часто требуют оценки цвета и соответствия условиям таких источников света.

5. Источник УФ-света

Источник ультрафиолетового света — это то, что мы часто называем фиолетовым светом, который также является источником ультрафиолетового света. Он имеет широкий спектр применения. Например, наш обычный детектор банкнот представляет собой устройство, созданное по принципу ультрафиолетового света. Источник ультрафиолетового света в цветном световом коробе представляет собой своего рода ультрафиолетовую лампу, которая часто используется отдельно или в сочетании с другими источниками света для проверки того, отбелены ли тканевые изделия или содержат ли флуоресцентные красители.
