Требуется ли замена интегрирующей сферы колориметра? Как его сохранить?

Интегрирующая сфера является важным компонентом колориметра, который во многом определяет срок службы, точность измерений и долговременную повторяемость колориметра. Однако интегрирующая сфера является изнашиваемой деталью, и во время использования могут возникнуть различные проблемы . Итак, нужна ли замена интегрирующей сферы колориметра? Как его сохранить? Эта статья представляет это.

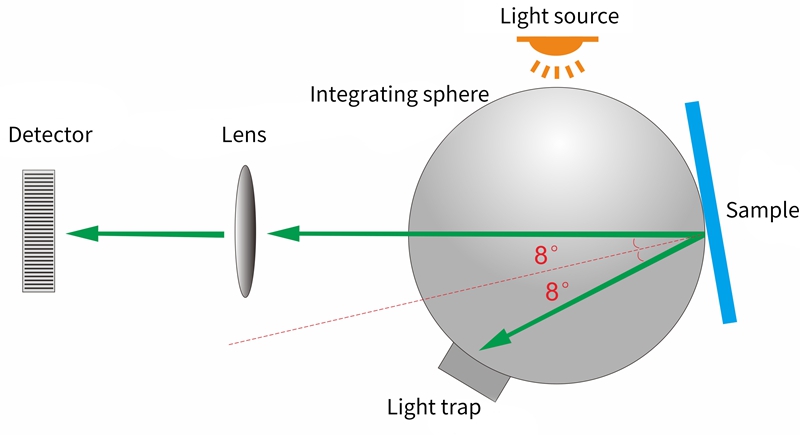

Интегрирующая сфера колориметра

Функция интегрирующей сферы колориметра:

Функция света, излучаемого интегрирующей сферой колориметра, заключается в концентрации всего видимого света от поверхности измеряемого объекта на небольшой сфере и последующей передаче света через щель в центр интегрирующей сферы. В это время то, что видно через щель, — это световое пятно внутри интегрирующей сферы. Поскольку внутри интегрирующей сферы находится множество частиц, можно разделить свет различной длины волны.

Интегрирующая сфера представляет собой контейнер, используемый для поглощения отраженного света. Когда отраженный свет проходит через интегрирующую сферу, он поглощается и передается оптическим компонентам внутри прибора. Эти компоненты преобразуют световые сигналы в электрические сигналы и затем выводят их на дисплей. Измерив величину электрического сигнала, мы можем получить значение цвета.

Цель использования интегрирующей сферы - сделать так, чтобы свет, попадающий в ее внутреннюю часть, получал равномерную освещенность по всей поверхности внутренней стены после многократного отражения слоем диффузного отражения внутренней стенки, причем освещенность значительно превышала значение освещенности, полученное путем деления падающего света световой поток по площади внутренней стенки сферы (можно улучшить соотношение производительности и шума). В приборах для измерения цвета интегрирующая сфера выполняет следующие две функции:

1. Оптический приемник

Измеряемый свет попадает в интегрирующую сферу через небольшое отверстие, а на внутренней стенке устанавливается один или несколько детекторов. Выходной фототок фотоприемника пропорционален освещенности на внутренней стенке интегрирующей сферы, то есть пропорционален световому потоку, попадающему в интегрирующую сферу. Таким образом, по изменению выходного фототока можно узнать изменение светового потока, попадающего в интегрирующую сферу.

2. Равномерно освещенная поверхность объекта.

Несколько лампочек (обычно четыре или шесть) размещают симметрично и равномерно световыходному отверстию на внутренней стенке интегрирующей сферы. Свет, излучаемый лампой, многократно диффузно отражается от внутренней стенки, образуя равномерно освещенную светящуюся сферическую поверхность, которую можно использовать в качестве поверхности объекта испытуемой оптической системы с равномерной яркостью и большим полем зрения (вход зрачок и выходное отверстие оптической системы в основном совпадают). Эта интегрирующая сфера используется для измерения коэффициента виньетирования фотографического объектива и равномерности освещения плоскости изображения.

Требуется ли замена интегрирующей сферы колориметра?

В комплектации колориметра, помимо кювет, чашек для образцов и других расходных материалов, внутри прибора имеются также некоторые аксессуары, требующие регулярного обслуживания для обеспечения стабильности работы прибора и точности результатов измерений. Интегрирующие сферы являются относительно распространенными аксессуарами.

Внутренняя часть интегрирующей сферы колориметра имеет покрытие с высокой диффузной отражающей способностью. Хотя этот материал лучше и устойчивее к атмосферным воздействиям, чем материал большинства других марок в отрасли, неправильное использование или экологические причины также могут привести к обесцвечиванию внутренней стенки интегрирующей сферы. Интегрирующая сфера может концентрировать расходящийся свет, создаваемый вспышкой источника света. Если интегрирующая сфера загрязнена, она поглотит часть света и превратит белый свет в цветной. Это приведет к принудительному выравниванию цветного света с данными, введенными на доске внутри прибора во время калибровки. Поэтому возникнет эффект «выбеливания». При этом при измерении образца данные также станут более белыми, что проявляется в увеличении L* и уменьшении b* для желтых образцов.

При ежедневном использовании колориметра следует регулярно использовать шарик для чистки ушей, чтобы очистить внутреннюю стенку интегрирующей сферы. На воздухе интегрирующая сфера постепенно стареет и желтеет, поэтому даже при бережном использовании колориметра он все равно нуждается в регулярном обслуживании или даже замене. Обычно рекомендуемый цикл замены составляет 5–10 лет. Кроме того, интегрирующую сферу также необходимо заменить на новую, если возникнут следующие ситуации:

1. Неизвестная жидкость капнула в интегрирующую сферу, в результате чего внутренняя стенка интегрирующей сферы приобрела странный цвет;

2. Когда средство используется для протирки внутренней стенки интегрирующей сферы, внутренняя стенка интегрирующей сферы повреждается;

3. Если прибор хранится в условиях повторных испытаний, внутренняя стенка интегрирующей сферы будет подвергнута коррозии;

4. Внутри интегрирующей сферы имеются явные трещины и отслаивание покрытия.

Методы обслуживания сферы, интегрирующей колориметр:

Обслуживание интегрирующей сферы колориметра является залогом обеспечения точности измерений и продления срока службы. Обслуживание интегрирующей сферы колориметра в основном включает в себя следующие моменты:

Техническое обслуживание: Если вы обнаружите, что колориметр неисправен, например, интегрирующая сфера загрязнена, интегрирующая сфера падает, лампочка не загорается, результаты измерений неточны и т. д., вы можете сначала проверить, исправен ли шнур питания. плотно ли подключена и повреждена ли лампа. Если проблема не может быть решена после замены лампы, возможно, повреждена интегрирующая сфера, печатная плата или другие компоненты схемы, и вам необходимо обратиться к профессиональному техническому персоналу для ремонта.

Очистка: На поверхности интегрирующей сферы может остаться пыль, грязь и т. д., поэтому ее необходимо аккуратно протереть мягкой тканью. Будьте осторожны, не очищайте его непосредственно химическими растворителями или водой, чтобы не повредить поверхность интегрирующей сферы.

Техническое обслуживание: Для поддержания интегрирующей сферы в хорошем состоянии рекомендуется регулярное техническое обслуживание. В том числе проверка исправности подключения цепи, очистка от пыли и грязи поверхности лампочки и отражателя, проверка гибкости и надежности кронштейна и механизма регулировки и т. д. При обнаружении каких-либо проблем их следует устранять незамедлительно.

Калибровка. Калибровка является важным шагом для обеспечения точности интегрирования измерений сферы. Обычно для калибровки необходимо использовать стандартный источник света и стандартную отражающую пластину. Перед калибровкой следует сначала прогреть его, а затем следовать инструкциям инструкции по эксплуатации. Цикл калибровки обычно зависит от частоты использования и условий окружающей среды, поэтому рекомендуется выполнять его регулярно.

Кроме того, чтобы обеспечить безопасность и продлить срок службы интегрирующей сферы, вам также следует обратить внимание на следующие вопросы: перед использованием внимательно прочитайте инструкцию, чтобы понять структуру, принцип и использование интегрирующей сферы; устойчив во время использования и избегайте столкновений и падений; после использования необходимо отключить питание и накрыть интегрирующую сферу мягкой тканью, чтобы предотвратить попадание пыли. Если интегрирующая сфера окажется неисправной или ненормальной, прекратите использование; немедленно обратитесь к профессиональному техническому персоналу для осмотра и ремонта.
