Что такое дымка? Как измерить дымку

Что такое дымка?

Мутность является важным параметром для измерения оптической прозрачности прозрачных или полупрозрачных материалов. Она представляет собой процент рассеянного светового потока, который отклоняется от направления падающего света более чем на 2,5 °, к общему прошедшему световому потоку в свете, проходящем через материал. материал. Мутный вид объекта возникает, когда неровности материала или состояния поверхности вызывают рассеивание света. Если свет рассеивается при попадании на материал или при его прохождении через него, возникает помутнение и продукт становится менее прозрачным. Чем больше дымка, тем менее прозрачным и прозрачным является материал, что придает ему мутный или мутный вид.

Формула расчета дымки:

Связь между прозрачностью и дымкой

Прозрачность означает прозрачность материала, когда через него проходит свет, то есть способность ясно наблюдать объекты через материал. Материалы с высокой прозрачностью могут сделать объекты более четкими и иметь более острые края. Прозрачность фокусируется на визуальном эффекте объекта при просмотре через материал, а дымка — это физический показатель, который количественно определяет степень рассеяния света. Даже если светопропускание материала высокое, а мутность высокая, прозрачность все равно будет плохой. В практическом применении такие материалы, как экраны мобильных телефонов и линзы очков, требуют высокой прозрачности и низкой мутности, чтобы обеспечить четкое наблюдение.

Таким образом, прозрачность и мутность независимы при оценке оптических характеристик, но они влияют друг на друга и являются важными показателями для измерения визуальной прозрачности материалов.

Связь между светопропусканием и дымкой

Пропускание относится к отношению светового потока, проходящего через материал, к падающему световому потоку , отражающему светопропускающую способность материала . Мутность отражает долю рассеянного света в свете, проходящем через материал , влияя на прозрачность материала. Это два независимых показателя. Материал с высоким светопропусканием не обязательно имеет низкую мутность, и наоборот. Материал может иметь как высокую светопроницаемость, так и высокую матовость (например, матовое стекло). В помещении с матовым стеклом днем не темно, но между внутренней и внешней стороной стекла не видно четко противоположной сцены. Он также может быть изготовлен из материала с высоким коэффициентом пропускания света и низкой дымкой (например, из обычного стекла) , что позволяет сохранять свет, четко видя сцену внутри и снаружи.

В практическом применении:

высоким светопропусканием и низкой мутностью подходят для применений, требующих высокой прозрачности, таких как экраны дисплеев или оконные стекла автомобилей.

высокой светопроницаемостью и высокой матовостью подходят для ситуаций, когда свет необходимо рассеивать, например частичные абажуры или листы с мягким светом, которые могут передавать свет, избегая при этом ослепляющего эффекта прямого света.

Когда необходимо измерять дымку? Приложения для дымки

Мутность — важный индикатор для измерения оптических свойств прозрачных или полупрозрачных материалов, отражающий степень рассеяния света материалом. Во многих отраслях измерения и контроль дымки имеют решающее значение, и их конкретные применения заключаются в следующем:

1. Мутность в производстве пластмасс и пленок
      В пластмассовой и пленочной промышленности мутность используется для оценки прозрачности материалов. Например, упаковочные пленки для продуктов питания и защитные пленки для оптики требуют контроля мутности для обеспечения защиты продуктов и их прозрачности.

2. Мутность в стекле и строительных материалах
       Стеклянные фасады, автомобильное стекло и стекло для конфиденциальности имеют определенные требования к мутности. Строительное стекло с низкой мутностью обеспечивает хорошую видимость, тогда как стекло для конфиденциальности может требовать высокой мутности для ограничения прозрачности.

3. Мутность в материалах для полупроводников и оптических устройств
       В полупроводниках и электронных компонентах измерение мутности помогает оценить чистоту и структуру материала. Полупроводниковые материалы и оптические линзы требуют низкой мутности, особенно в приложениях, таких как датчики, камеры и оптоволоконная связь, где низкая мутность повышает прозрачность, улучшает производительность оптических устройств и обеспечивает четкую передачу сигнала.

4. Мутность в дизайне упаковки

       Контроль мутности упаковочных материалов для пищевых продуктов и косметики напрямую влияет на внешний вид и визуальную привлекательность продукта. Упаковка с высокой мутностью может скрывать содержимое, добавляя элемент загадочности, а низкая мутность усиливает прозрачность.

5. Мутность в освещении и светильниках
       Материалы светильников с высокой мутностью рассеивают свет, обеспечивая мягкое освещение и предотвращая ослепление, что делает их подходящими для домашнего и коммерческого освещения.

6. Мутность в экранах электронных устройств
       Материалы экранов для мобильных телефонов, планшетов, компьютеров и телевизоров требуют высокой прозрачности и низкой мутности для обеспечения четкости и улучшения опыта пользователя, избегая размытия и бликов.

7. Мутность в автомобильной промышленности
       Автомобильные компоненты, такие как пластиковые детали, световые крышки и лобовое стекло, требуют контроля мутности для обеспечения стабильного пропускания света, улучшая безопасность и комфорт при вождении.

Стандарты и спецификации дымки

Международные стандарты и спецификации по мутности призваны предоставить согласованные методы испытаний и эталонные стандарты для измерения мутности различных материалов, гарантируя сопоставимость результатов измерений во всем мире. Вот некоторые из основных международных стандартов по дымке:

международные стандарты ИСО

ISO 14782:2021 — Пластмассы. Определение мутности прозрачных материалов.
Этот стандарт предоставляет стандартизированные методы испытаний для измерения мутности прозрачных пластиковых материалов и подходит для оценки оптических характеристик различных типов прозрачных пластиков.

ISO 13468-1:1996 и ISO 13468-2:1999 - Пластмассы. Определение общего светопропускания прозрачных материалов.
Эти два стандарта определяют методы измерения общего коэффициента пропускания света и матовости прозрачных пластмасс. более высокие оптические требования. Высокопрозрачный материал.

Международный стандарт ASTM

АСТМ Д1003-13 — Стандартный метод испытаний на мутность и светопропускание прозрачных пластмасс
Это широко используемый стандарт Американского общества по испытаниям и материалам. Он широко используется в промышленности по производству пластмасс и используется для определения мутности и светопропускания прозрачных пластмасс. один из международно признанных методов испытания на дымку.

АСТМ Д1044 — Стандартный метод испытаний на устойчивость прозрачных пластиков к истиранию поверхности.
Хотя этот стандарт в основном используется для оценки стойкости прозрачных пластиков к истиранию, его метод испытаний также включает измерение изменений матовости.

Японский промышленный стандарт JIS

JIS K 7105 — Метод определения пропускания и матовости прозрачных пластиков.
Этот стандарт предоставляет методы испытаний на пропускание и матовость прозрачных пластиков и применим к японским пластиковым изделиям, требующим оценки оптических свойств.

DIN немецкий стандарт

DIN 5036-3 — Радиометрические и фотометрические свойства материалов; диффузное пропускание.
Некоторые немецкие промышленные стандарты, касающиеся оптических измерений, также охватывают методы измерения дымки, особенно светорассеивающих свойств прозрачных материалов.

Китайские стандарты (соответствующая международная ссылка)

GB/T 2410-2008 и GB/T 5132-2009
Китайские стандарты GB/T 2410-2008 и GB/T 5132-2009 регулируют матовость и светопроницаемость прозрачных материалов. Эти стандарты были сформулированы со ссылкой на стандарты ISO и ASTM. с международной применимостью.

Как измерить дымку? Метод измерения дымки

Основные методы измерения мутности включают использование измерителей мутности и спектрофотометров , которые используют различные методы для оценки степени рассеяния света материалом. Ниже представлены два метода измерения дымки с помощью двух приборов:

1. Метод измерения дымомера для измерения дымки

Измеритель дымки — это устройство, специально используемое для измерения дымки, использующее систему интегрирующих сфер или фотоэлектрическую систему обнаружения для непосредственного считывания значения дымки. При измерении источник света освещает образец, и устройство рассчитывает долю рассеянного света, отклоняющуюся от направления падающего света, известную как дымка.

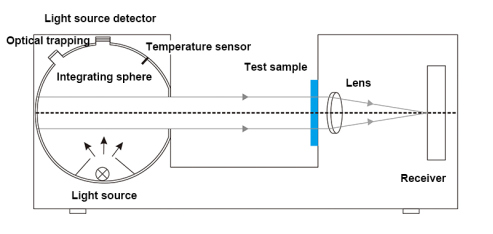

Конструкция измерителя дымки 3nh

Преимущества : быстрый, удобный, высокая точность, особенно подходит для измерения матовости плоских, листовых и пленочных прозрачных или полупрозрачных материалов.
Типичные стандарты : ASTM D1003, ISO 14782 и GB/T 2410.

2. Метод измерения спектрофотометра для измерения дымки

Спектрофотометр может измерять коэффициент пропускания и рассеяния света различной длины материалами и используется для анализа распределения проходящего и рассеянного света. Спектрофотометрические методы измерения включают следующее:

Прямой метод : поместите образец между источником света и детектором и измерьте интенсивность прошедшего света. Затем дымку получают путем расчета доли рассеянного света.

Метод интегрирующей сферы : поместите образец в отверстие интегрирующей сферы и оцените мутность путем измерения отраженного и рассеянного света под разными углами на внутренней стенке интегрирующей сферы.

Преимущества : Спектрофотометр может измерять рассеяние света на разных длинах волн, предоставлять более подробную спектральную информацию и подходит для случаев, требующих точного анализа.
Типичные области применения : в области оптических устройств и полупроводников часто требуются испытания с более высокой точностью и разрешением по длине волны.

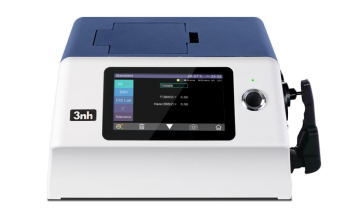

Настольный спектрофотометр 3nh YS6002-M

3. Эталоны и условия измерений

При измерении дымки обычно соблюдаются такие стандарты, как ASTM D1003 и ISO 14782. Эти стандарты определяют тип тестового источника света (например, источник света C, источник света D65) и угол обнаружения. Стандарты требуют проведения измерений при определенных источниках света и углах, чтобы обеспечить сопоставимость и точность результатов.

4. Этапы измерения дымки ( на примере дымомера 3nh )

1. Калибровочное оборудование : В соответствии со стандартами используйте стандартные листы для калибровки дымомера, чтобы обеспечить точность измерений прибора. Во время калибровки следует учитывать следующее:

Калибровка 0 %: во время калибровки используйте калибровочную крышку 0 %, чтобы блокировать весь свет от источника света прибора, попадающий в интегрирующую сферу, и прибор собирает темные сигналы.

100% калибровка: пользователи могут выбирать соответствующие эталонные объекты 100% калибровки в соответствии с различными типами измеряемых образцов передачи.

Обычно, если тестируемый образец представляет собой пластик, стекло, прозрачную пленку и т. д., в качестве эталона для 100% калибровки можно выбрать воздух. Если тестируемый образец представляет собой жидкость , вы можете выбрать кювету, наполненную деионизированной или дистиллированной водой, в качестве эталона для 100% калибровки. Если тестируемый образец представляет собой порошок, наполненный колориметрической кровью , вы можете выбрать пустую колориметрическую кровь в качестве эталона; 100% эталонная калибровка. % эталонный объект калибровки. Конечно, пользователи также могут выбрать калиброванный стандартный раствор (например, раствор перманганата калия с калиброванным коэффициентом пропускания ) в качестве эталона для 100% калибровки (для параметров калибровки необходимо выбрать соответствующий канал калибровки).

2. Поместите образец : Закрепите образец между источником света и детектором дымомера, убедившись, что образец плоский, не содержит пыли и загрязнений.

3. Считайте данные : запустите устройство и непосредственно считайте значение мутности или получите данные спектра пропускания на спектрофотометре и рассчитайте мутность.

4. Анализ данных . Для точных измерений данные спектрофотометра могут потребовать дальнейшего анализа для получения распределения дымки на разных длинах волн.

Интерфейс результатов измерений измерителя дымки 3nh, T представляет коэффициент пропускания света, H представляет дымку

На что следует обратить внимание

· Требования к окружающей среде : Убедитесь, что источник света, температура и влажность испытательной среды стабильны, чтобы не влиять на точность измерений.

· Подготовка образца : Образец должен быть чистым и не иметь царапин, чтобы гарантировать, что на результаты измерений не повлияют загрязнения и дефекты поверхности.

С помощью этих методов измерение дымки позволяет точно оценить оптические свойства прозрачных или полупрозрачных материалов, обеспечивая надежную основу для контроля качества продукции.

3-й дымомер

Компания 3nh предлагает линейку дымомеров, предназначенных для измерения дымки и коэффициента пропускания прозрачных и полупрозрачных материалов. Вот некоторые из их основных моделей:

Измеритель дымки YH1200: Этот прибор поддерживает как безкомпенсационные методы ASTM D1003, так и компенсационные методы ISO 13468 для испытаний на полную светопроницаемость и дымку. Он оснащен открытой камерой для образцов, подходящей для вертикального и горизонтального тестирования, вмещающей различные типы образцов. Оснащен матричным детектором PD. , он соответствует визуальному отклику CIE V(λ)2, обеспечивая высокую точность и повторяемость измерений.

3nh YH1200 Измеритель дымки

Измеритель дымки YH1210: Как и YH1200, YH1210 предлагает расширенные функции, включая большой сенсорный экран для простоты управления и возможности динамических измерений. Он использует матричный детектор PD для соответствия визуальному отклику CIE V(λ)2, обеспечивая высокую точность. и повторяемые измерения коэффициента пропускания и дымки.

Измеритель цветной дымки YH1810: эта усовершенствованная модель не только измеряет дымку и коэффициент пропускания, но также обеспечивает возможность измерения цвета. Она предлагает несколько источников света и цветовых пространств для удовлетворения специализированных потребностей в измерениях в различных условиях. YH1810 оснащен большим сенсорным экраном управления. и 256-пиксельный двойной CMOS-датчик изображения, обеспечивающий высокую точность и повторяемость.

3nh YH1810 Измеритель дымки цвета

Эти измерители дымки широко используются в таких отраслях, как обработка стекла, производство пластмасс, производство пленок, экранов дисплеев, упаковка и анализ жидкостей. Они помогают обеспечить качество продукции, обеспечивая точные измерения мутности и коэффициента пропускания.

Для получения более подробной информации об этих продуктах вы можете посетить официальный сайт 3nh или обратиться в нашу службу поддержки.
